11-2
M32000D3FP User's Manual
OSCILLATION CIRCUIT
11.1 Oscillation circuit overview
The M32000D3FP has a clock multiplier circuit and operates at four times the input frequency. The internal
operation frequency becomes 66.6 MHz when a 16.65 MHz clock is input to CLKIN.
11.2 Oscillation circuit configuration
The oscillation circuit configuration is shown below. A capacitor (C) should be connected to the PLLCAP pin,
and the clock is input to the CLKIN pin. The PLLVCC and PLLVSS pins should be connected to the power
source or the ground, respectively.

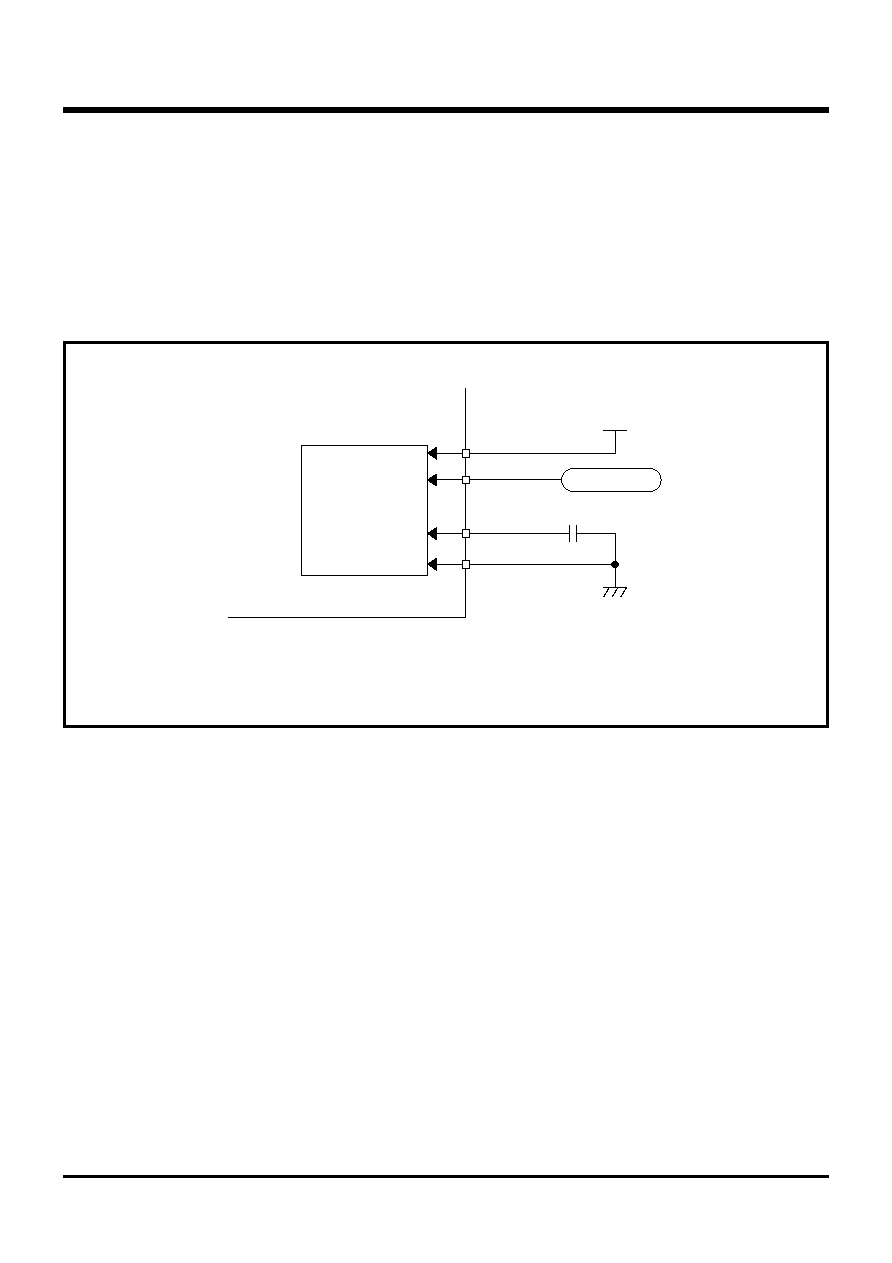

Fig. 11.2.1 Oscillation circuit configuration
M32000D3FP
18 (CLKIN)
16 (PLLCAP)
15 (PLLVSS)
C
14 (PLLVCC)
VCC
PLL clock
generating
circuit
clock input
recommended values in circuit
C: 1000 pF
