Highly Efficient Single-Chip 10/100 Non-PCI Ethernet Controller
Datasheet
Chapter 4 Internal Ethernet PHY
SMSC LAN9116
57
Revision 1.1 (05-17-05)
DATASHEET
4.1
Top Level Functional Description
Functionally, the internal PHY can be divided into the following sections:
■
100Base-TX transmit and receive
■
10Base-T transmit and receive
■
Internal MII interface to the Ethernet Media Access Controller
■
Auto-negotiation to automatically determine the best speed and duplex possible
■
Management Control to read status registers and write control registers

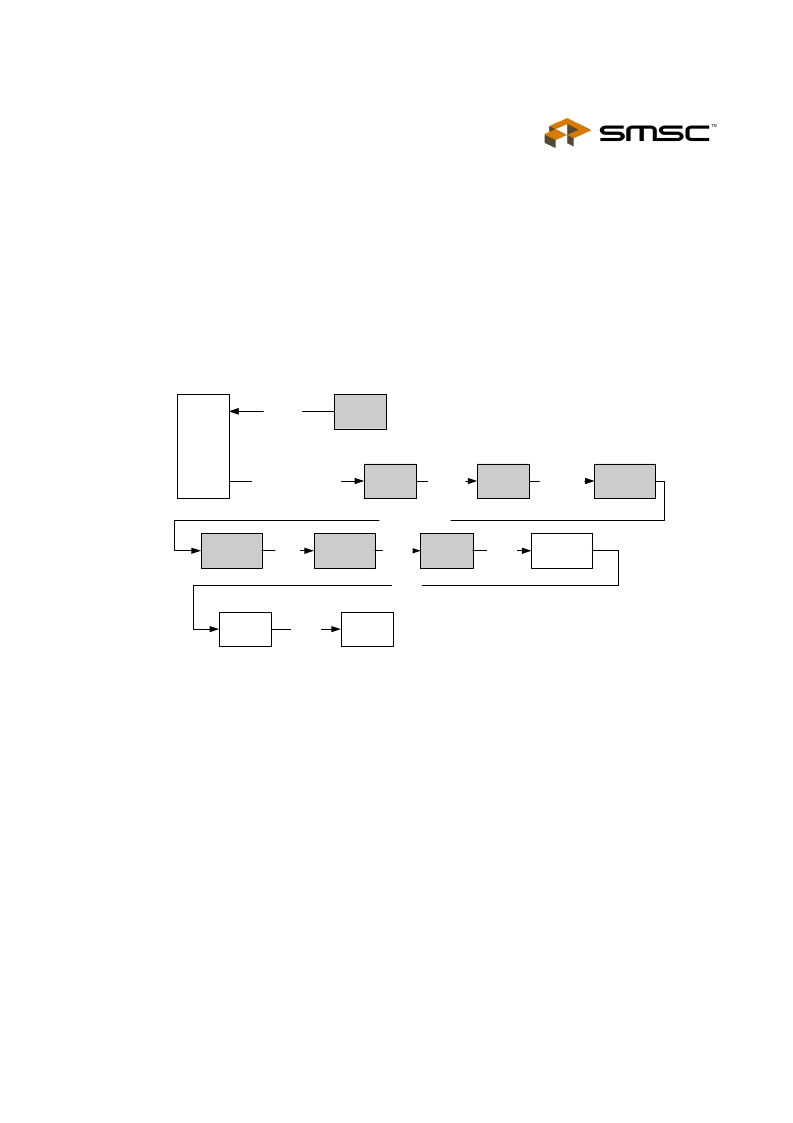

Figure 4.1 100Base-TX Data Path
4.2
100Base-TX Transmit
The data path of the 100Base-TX is shown in
Figure 4.1
. Each major block is explained below.
4.2.1
4B/5B Encoding
The transmit data passes from the MII block to the 4B/5B encoder. This block encodes the data from
4-bit nibbles to 5-bit symbols (known as “code-groups”) according to
Table 4.1
. Each 4-bit data-nibble
is mapped to 16 of the 32 possible code-groups. The remaining 16 code-groups are either used for
control information or are not valid.
The first 16 code-groups are referred to by the hexadecimal values of their corresponding data nibbles,
0 through F. The remaining code-groups are given letter designations with slashes on either side. For
example, an IDLE code-group is /I/, a transmit error code-group is /H/, etc.
The encoding process may be bypassed by clearing bit 6 of register 31. When the encoding is
bypassed the 5
th
transmit data bit is equivalent to TX_ER.
MAC
Tx
Driver
MLT-3
Converter
NRZI
Converter
4B/5B
Encoder
Magnetics
CAT-5
RJ45
100M
PLL
Internal
MII 25 MHz by 4 bits
TX_CLK
25MHz by
5 bits
NRZI
MLT-3
MLT-3
MLT-3
MLT-3
Scrambler
and PISO
125 Mbps Serial
MII
25MHz
by 4 bits
