46
μ
PD784031Y

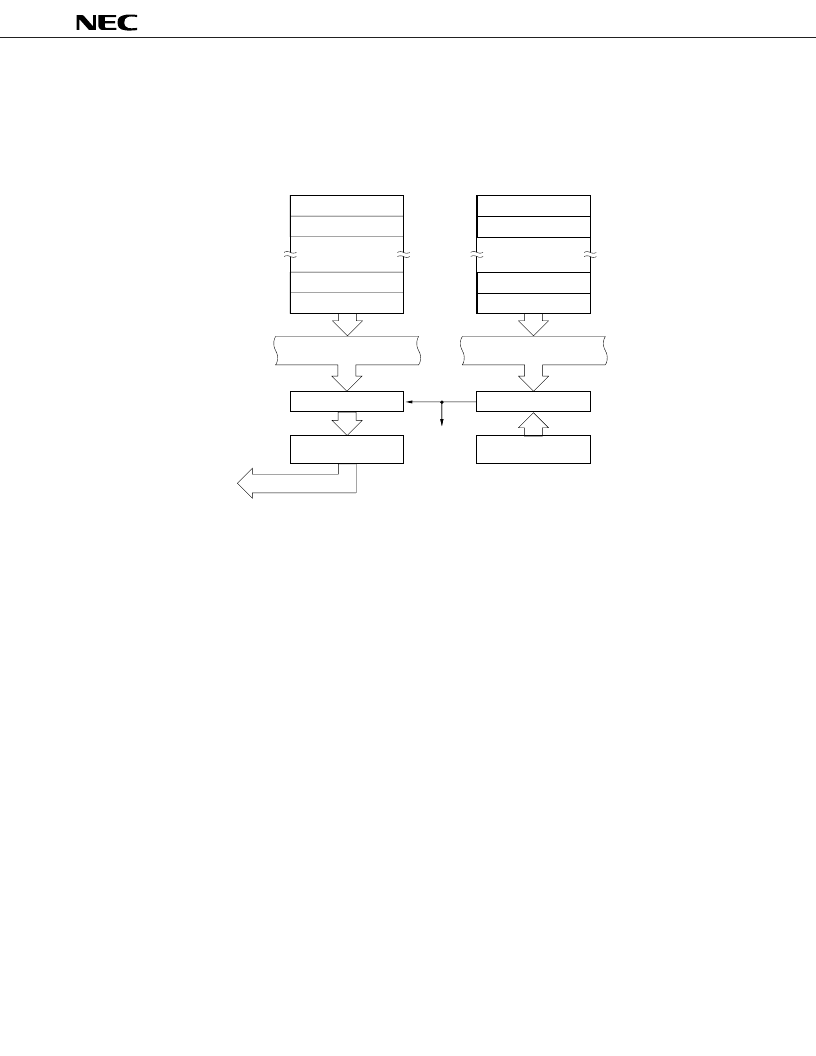

(3) Real-time output port
INTC10 and INTC11 serve as the output triggers of the real-time output port. The macro services for these can
set the following output pattern and intervals simultaneously. Therefore, INTC10 and INTC11 can control two
stepping motors independently of each other. They can also be used for PWM output or to control DC motors.
Each time macro service request INTC10 is generated, the pattern and timing are transferred to the buffer register (P0L)
and compare register (CR10), respectively. When the contents of the timer register 1 (TM1) coincide with those of CR10,
INTC10 is generated again, and the contents of P0L are transferred to the output latch. When Tn (last byte) has transferred
to CR10, vectored interrupt request INTC10 is generated.
The same applies to INTC11.
Output timing profile (memory)
T
n
T
n – 1
T
1
T
2
Internal bus
CR10
(SFR)
TM1
INTC10
Output pattern profile (memory)
P
n
P
n – 1
P
1
P
2
Internal bus
P0L
Output latch
(SFR)
Match
P00 to P03
