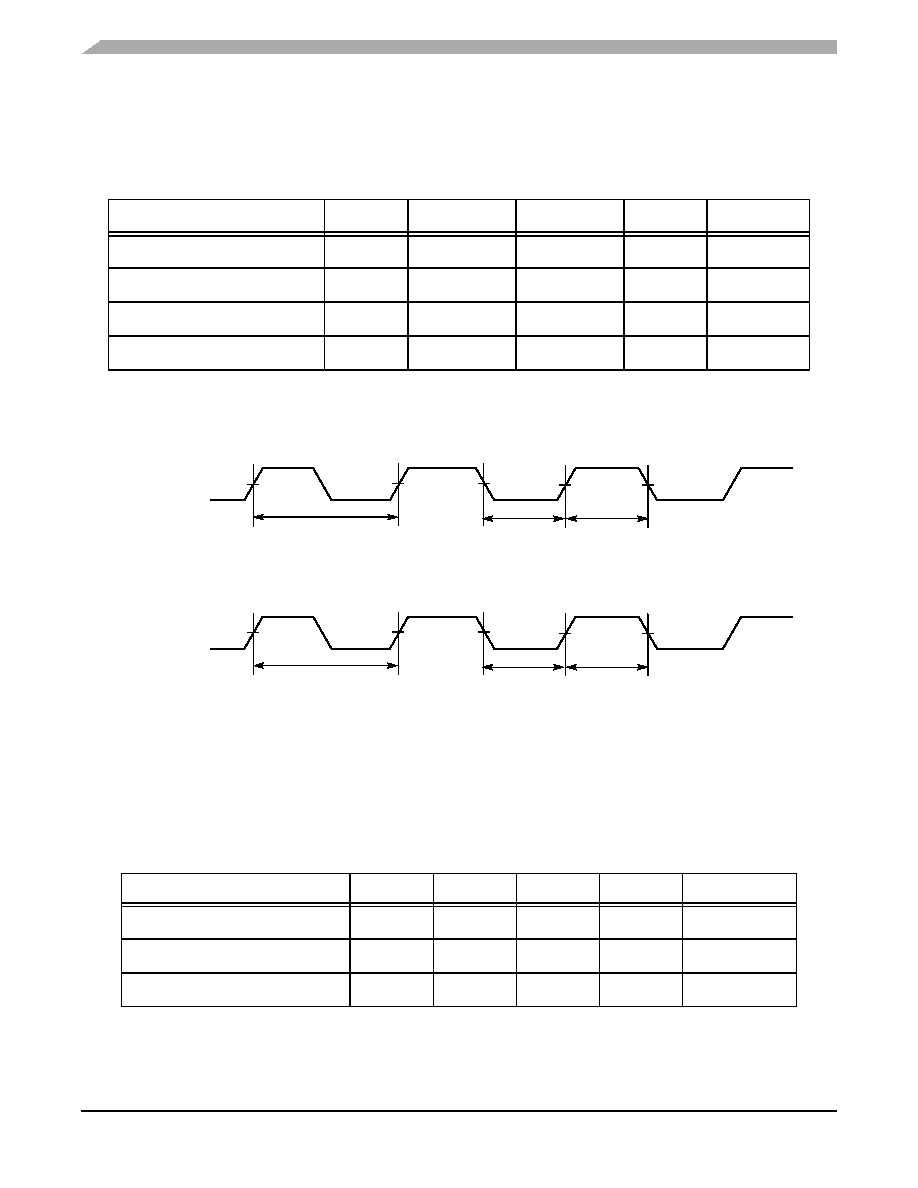

56F8323 Technical Data, Rev. 17
122
Freescale Semiconductor
Preliminary
10.10 Quad Timer Timing
Figure 10-13 Timer Timing
10.11 Quadrature Decoder Timing
Note: The Quadrature Decoder is NOT available in the 56F8123 device.
Table 10-19 Timer Timing1, 2
1. In the formulas listed, T = the clock cycle. For 60MHz operation, T = 16.67ns.
2. Parameters listed are guaranteed by design.
Characteristic
Symbol
Min
Max
Unit
See Figure
Timer input period
PIN
2T + 6
—
ns
Timer input high / low period
PINHL
1T + 3
—
ns
Timer output period
POUT
1T - 3
—
ns
Timer output high / low period
POUTHL
0.5T - 3
—
ns
Table 10-20 Quadrature Decoder Timing1, 2
1. In the formulas listed, T = the clock cycle. For 60MHz operation, T=16.67ns.
2. Parameters listed are guaranteed by design.
Characteristic
Symbol
Min
Max
Unit
See Figure
Quadrature input period
PIN
4T + 12
—
ns
Quadrature input high / low period
PHL
2T + 6
—
ns
Quadrature phase period
PPH
1T + 3
—
ns
POUT
POUTHL
PIN
PINHL
Timer Inputs
Timer Outputs
