| 型號： | 6PAIC3106IRGZRQ1 |
| 廠商： | Texas Instruments |
| 文件頁數： | 14/103頁 |
| 文件大小： | 0K |
| 描述： | IC AUDIO CODEC STEREO 48-QFN |
| 標準包裝： | 1 |
| 類型： | 立體聲音頻 |
| 數據接口： | 串行 |
| 分辨率（位）： | 24 b |
| ADC / DAC 數量： | 2 / 2 |
| 三角積分調變： | 是 |
| S/N 比，標準 ADC / DAC (db)： | 92 / 102（差分），92 / 95（單端） |
| 動態范圍，標準 ADC / DAC (db)： | 91 / 99（差分），91 / 92（單端） |
| 電壓 - 電源，模擬： | 2.7 V ~ 3.6 V |
| 電壓 - 電源，數字： | 1.1 V ~ 3.6 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 48-VFQFN 裸露焊盤 |
| 供應商設備封裝： | 48-VQFN 裸露焊盤（7x7） |
| 包裝： | 標準包裝 |
| 產品目錄頁面： | 1077 (CN2011-ZH PDF) |
| 其它名稱： | 296-25253-6 |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁當前第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁第28頁第29頁第30頁第31頁第32頁第33頁第34頁第35頁第36頁第37頁第38頁第39頁第40頁第41頁第42頁第43頁第44頁第45頁第46頁第47頁第48頁第49頁第50頁第51頁第52頁第53頁第54頁第55頁第56頁第57頁第58頁第59頁第60頁第61頁第62頁第63頁第64頁第65頁第66頁第67頁第68頁第69頁第70頁第71頁第72頁第73頁第74頁第75頁第76頁第77頁第78頁第79頁第80頁第81頁第82頁第83頁第84頁第85頁第86頁第87頁第88頁第89頁第90頁第91頁第92頁第93頁第94頁第95頁第96頁第97頁第98頁第99頁第100頁第101頁第102頁第103頁
RA(6)
RA(5)
RA(0)
D(7)
D(6)
D(0)
7-bitRegister Address
Write
8-bitRegisterData
SS
SCLK
MOSI
MISO
Hi-Z
SLAS663B – AUGUST 2009 – REVISED OCTOBER 2012
OVERVIEW
The TLV320AIC3106 is a highly flexible, low power, stereo audio codec with extensive feature integration,
intended for applications in smart phones, PDAs, and portable computing, communication, and entertainment
applications. Available in a 7-mm x 7-mm 48-lead QFN package, the product integrates a host of features to
reduce cost, board space, and power consumption in space-constrained, battery-powered, portable applications.
The TLV320AIC3106 consists of the following blocks:
Stereo audio multi-bit delta-sigma DAC (8 kHz–96 kHz)
Stereo audio multi-bit delta-sigma ADC (8 kHz–96 kHz)
Programmable digital audio effects processing (3-D, bass, treble, mid-range, EQ, notch filter, de-emphasis)
Six audio inputs
Four high-power audio output drivers (headphone drive capability)
Three fully differential line output drivers
Fully programmable PLL
Headphone/headset jack detection with interrupt
Communication to the TLV320AIC3106 for control is pin-selectable (using the SELECT pin) as either SPI or I2C.
The SPI interface requires that the Slave Select signal (MFP0) be driven low to communicate with the
TLV320AIC3106. Data is then shifted into or out of the TLV320AIC3106 under control of the host
microprocessor, which also provides the serial data clock. The I2C interface supports both standard and fast
communication modes, and also enables cascading of up to four multiple codecs on the same I2C bus through
the use of two pins for addressing (MFP0, MFP1).
HARDWARE RESET
The TLV320AIC3106 requires a hardware reset after power-up for proper operation. After all power supplies are
at their specified values, the RESET pin must be driven low for at least 10 ns. If this reset sequence is not
performed, the TLV320AIC3106 may not respond properly to register reads/writes.
DIGITAL CONTROL SERIAL INTERFACE
The TLV320AIC3106 control interface supports SPI or I2C communication protocols, with the protocol selectable
using the SELECT pin. For SPI, SELECT should be tied high; for I2C, SELECT should be tied low. It is not
recommended to change the state of SELECT during device operation.
SPI CONTROL MODE

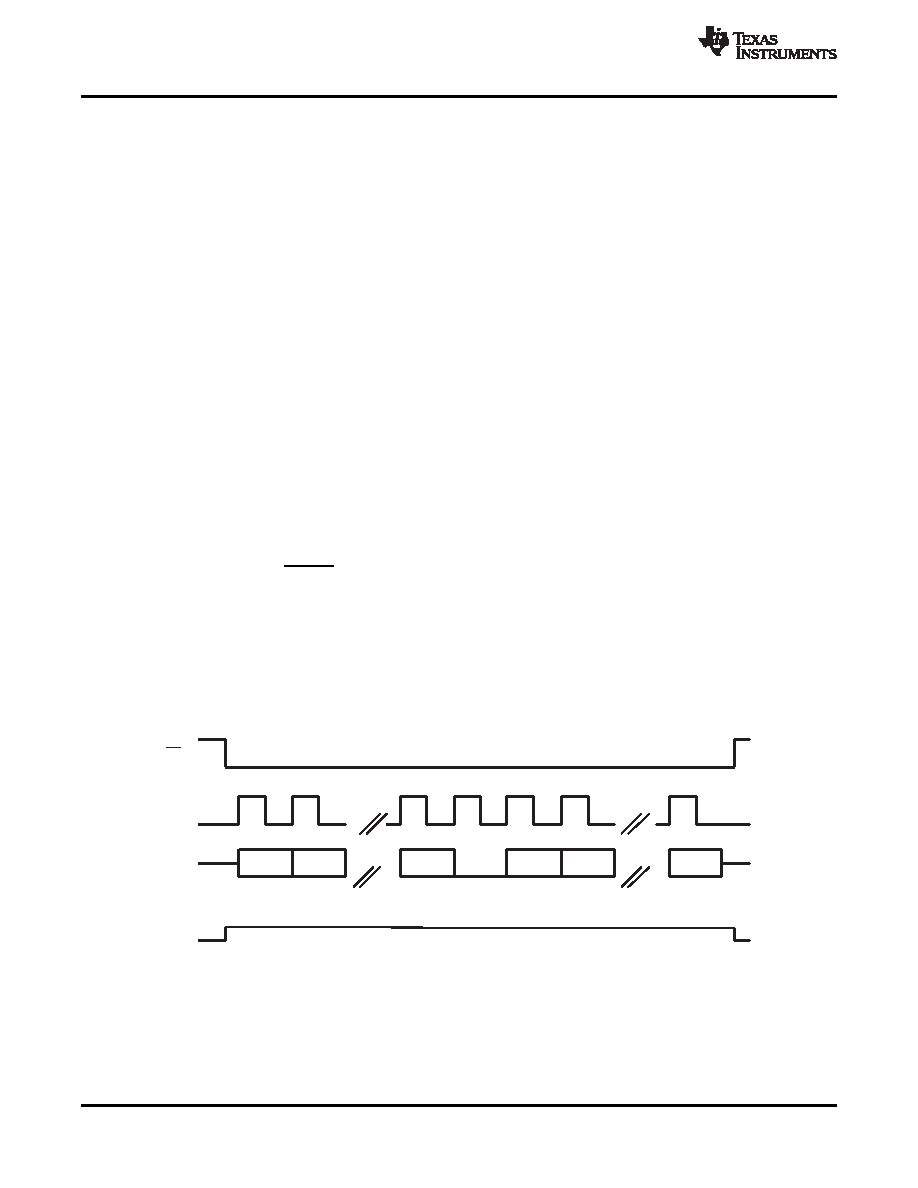

Figure 14. SPI Write
18
Copyright 2009–2012, Texas Instruments Incorporated
Product Folder Links: TLV320AIC3106-Q1
