Rev.2.00
Nov 23, 2005
page 40 of 73
REJ03B0028-0200
38C5 Group

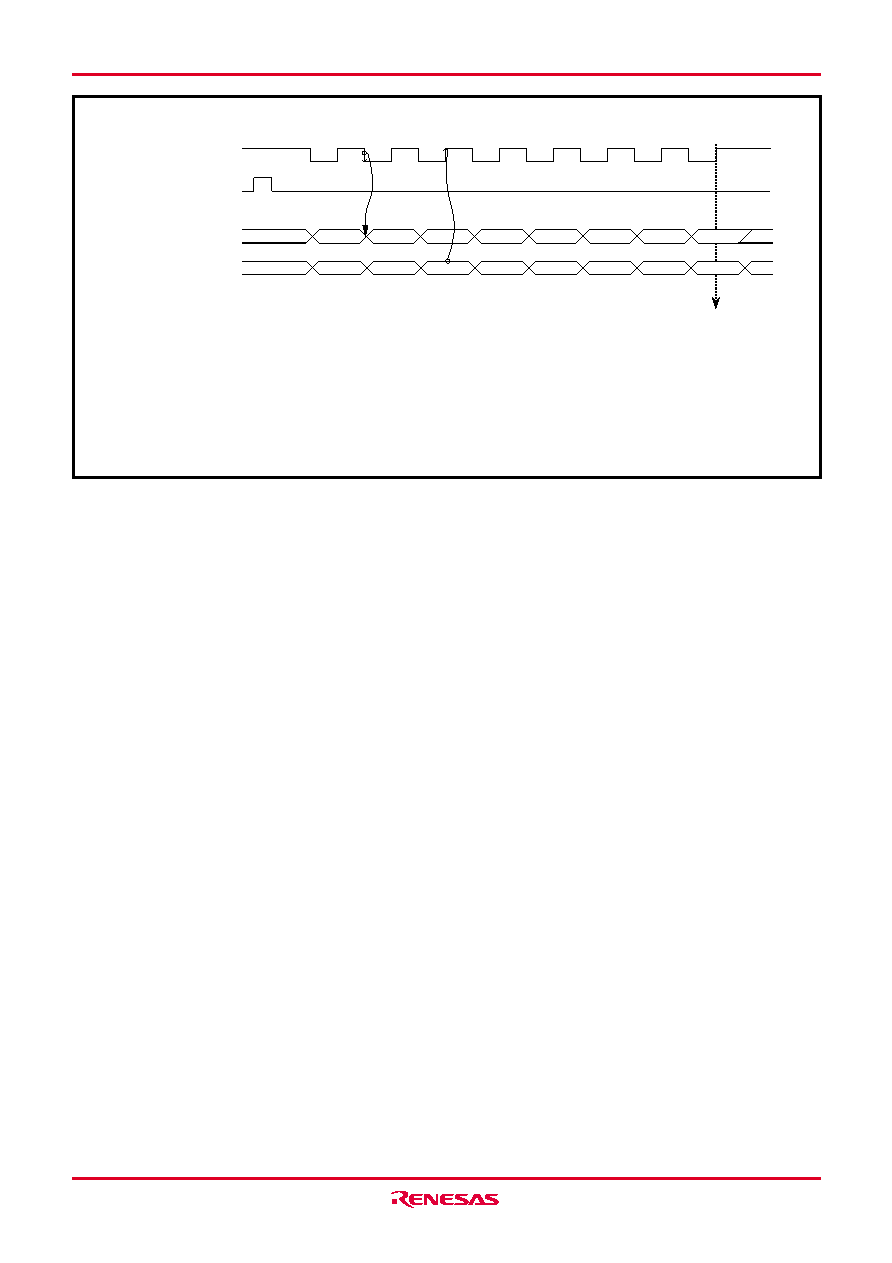

Fig. 37 Serial I/O2 timing
D7
D0
D1
D2
D3
D4
D5
D6
Transfer clock
(Note 1)
Serial I/O2 register
write signal
(Note 2)
Serial I/O2 input SIN2
S
erial I/O2 output SOUT2
Serial I/O2 interrupt request bit set
1: When the internal clock is selected as the transfer, the dividing frequency of internal clock for transfer clock
can be selected by bits 0 to 2 of serial I/O2 control register.
2: When the internal clock is selected as the transfer, the SOUT2 pin is in a high impedance state
after the data transfer is completed.
When the external clock is selected as the transfer, the contents of serial I/O shift register keeps shifting during the
transmit/receive clock is input.
Also, the SOUT2 pin is not in a high impedance state after the data transfer is completed.
