Rev.2.00
May 28, 2004
page 17 of 100
38C2 Group (A Version)

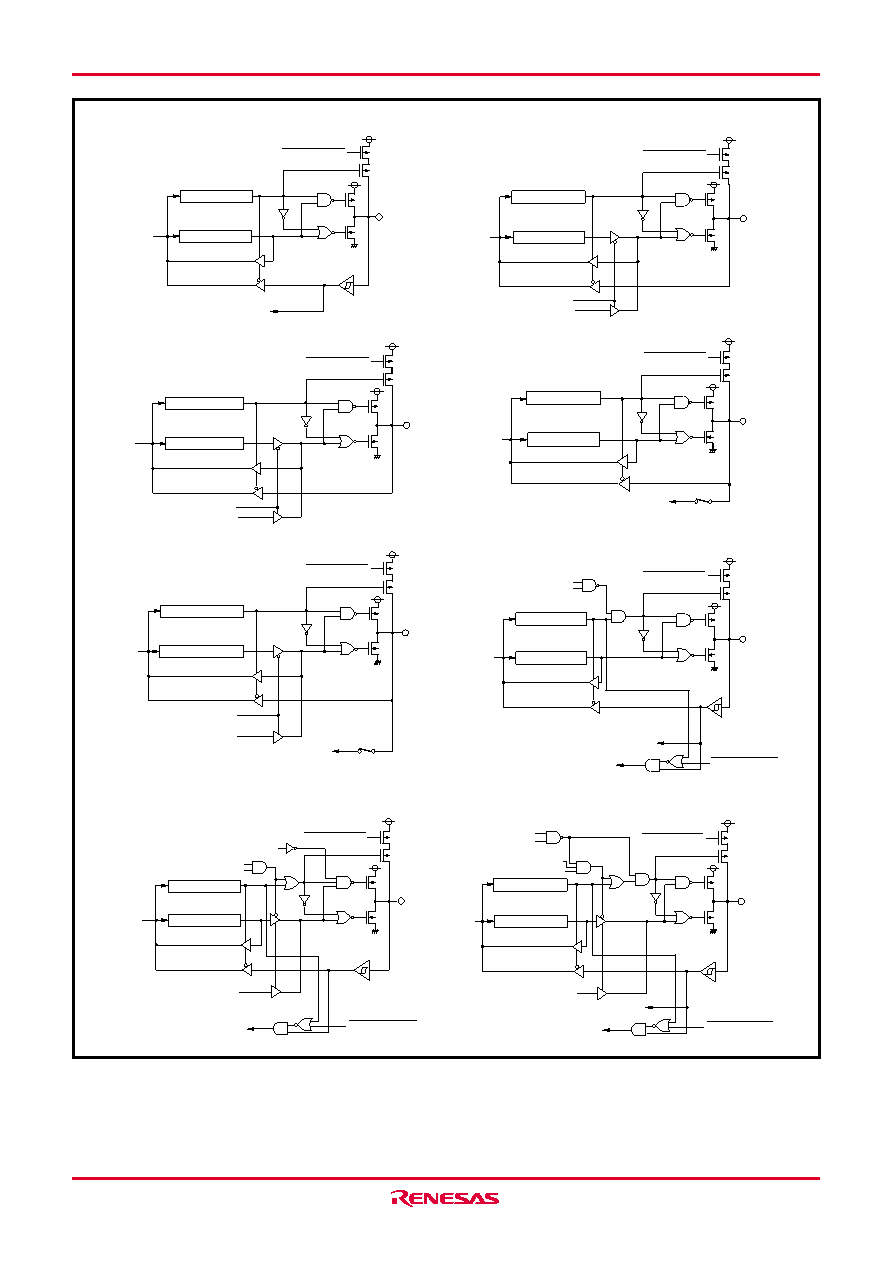

Fig. 13 Port block diagram (2)
Analog input pin selection bit
A-D conversion input
Data bus
Port latch
Direction register
Pull-up control
Data bus
Serial I/O clock output
Port latch
Direction register
Pull-up control
Serial I/O clock input
Key-on wakeup interrupt input
Key input control
Data bus
Direction register
Port latch
Pull-up control
Port latch
Data bus
Pulse output mode
Timer X output
Direction register
Pull-up control
Direction register
Data bus
Serial I/O enable bit
Receive enable bit
Port latch
Pull-up control
Serial I/O input
Key-on wakeup interrupt input
Key input control
Port latch
Data bus
Direction register
Pull-up control
Data bus
Port latch
Direction register
Pull-up control
Analog input pin selection bit
A-D conversion input
Data bus
Serial I/O output
Port latch
Direction register
Pull-up control
Key-on wakeup interrupt input
Key input control
(7) Ports P34, P37, P50, P51, P60
(9) Ports P36, P52, P53
(11) Ports P40, P41, P46, P47
(13) Port P55
(14) Port P56
(12) Port P54
(8) Port P35
(10) Ports P42–P45
CNTR0, CNTR1 interrupt input
INT0–INT2 interrupt input
Port/Timer output selection
Timer output/PWM output
Timer output/System clock
φ output
Oscillation output control bit/
Real time control bit
Oscillation output/
Data for real time port
Serial I/O enable bit
Transmit enable bit
Serial I/O synchronous clock
selection bit
Serial I/O enable bit
Serial I/O mode selection bit
Serial I/O enable bit
P55/TxD1 P-channel
output disable bit
