7: A.C. CHARACTERISTICS
1-70
EPSON
S1D13505F00A HARDWARE FUNCTIONAL
SPECIFICATION (X23A-A-001-12)

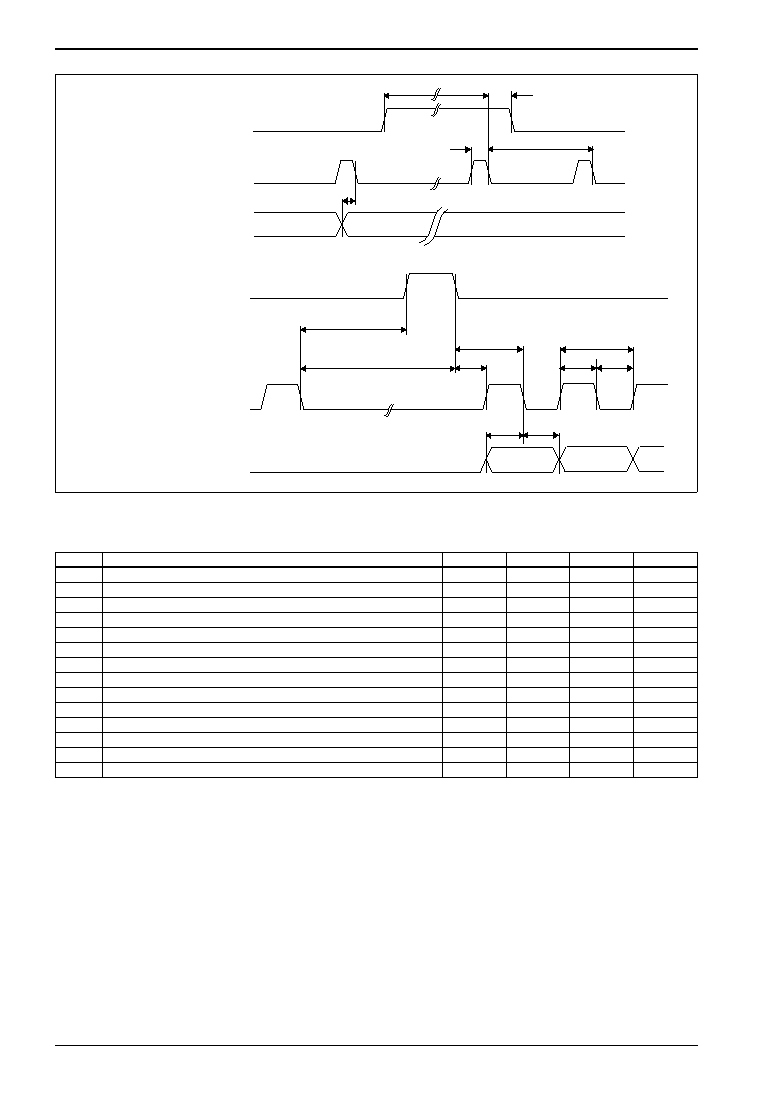

Figure 7-37 8-Bit Dual Monochrome Passive LCD Panel A.C. Timing
Notes: 1. Ts
= pixel clock period = memory clock, [memory clock]/2, [memory clock]/3, [memory clock]/4
(see REG[19h] bits [1:0])
2. t1min = t3min - 14Ts
3. t3min = [((REG[04h] bits [6:0])+1)
8 + ((REG[05h] bits [4:0]) + 1)8] + 33 Ts
4. t5min = [(((REG[04h] bits [6:0])+1)
8 + ((REG[05h] bits [4:0]) + 1)8)-1] Ts
5. t6min = [((REG[05h] bits [4:0]) + 1)
8 - 19] Ts
6. t7min = [((REG[05h] bits [4:0]) + 1)
8 - 10] Ts
Table 7-29 8-Bit Dual Monochrome Passive LCD Panel A.C. Timing
Symbol
Parameter
Min.
Typ.
Max.
Units
t1
FPFRAME setup to FPLINE pulse trailing edge
note 2
t2
FPFRAME hold from FPLINE pulse trailing edge
14
Ts (note 1)
t3
FPLINE period
note 3
t4
FPLINE pulse width
9
Ts
t5
MOD transition to FPLINE pulse trailing edge
1
note 4
t6
FPSHIFT falling edge to FPLINE pulse leading edge
note 5
t7
FPSHIFT falling edge to FPLINE pulse trailing edge
note 6
t8
FPLINE pulse trailing edge to FPSHIFT falling edge
t14 + 2
Ts
t9
FPSHIFT period
4
Ts
t10
FPSHIFT pulse width low
2
Ts
t11
FPSHIFT pulse width high
2
Ts
t12
UD[3:0], LD[3:0] setup to FPSHIFT falling edge
2
Ts
t13
UD[3:0], LD[3:0] hold to FPSHIFT falling edge
2
Ts
t14
FPLINE pulse trailing edge to FPSHIFT rising edge
12
Ts
t14
t10
t11
t12
t13
t8
t9
1
2
Data Timing
FPFRAME
t1
t2
t3
t5
t4
FPLINE
MOD
Sync Timing
FPLINE
FPSHIFT
t7
t6
UD[3:0]
LD[3:0]
