SERIAL COMMUNICATIONS INTERFACE
7-6
7.6
START BIT DETECTION
When the RXD input is detected low, it is tested for three more sample times (referred to as the start
edge verification samples in Figure 7-5). If at least two of these three verification samples detect a
logic zero, a valid start bit has been detected, otherwise the line is assumed to be idle. A noise flag
is set if all three verification samples do not detect a logic zero. A valid start bit could be assumed
with a set noise flag present.
If there has been a framing error without detection of a break (10 zeros for 8-bit format or 11 zeros
for 9-bit format), the circuit continues to operate as if there actually was a stop bit and the start edge
will be placed artificially. The last bit received in the data shift register is inverted to a logic one, and
the three logic one start qualifiers (shown in Figure 7-5) are forced into the sample shift register
during the interval when detection of a start bit is anticipated (see Figure 7-6); therefore, the start
bit will be accepted no sooner than it is anticipated.
If the receiver detects that a break produced the framing error, the start bit will not be artificially
induced and the receiver must actually detect a logic one before the start bit can be recognised (see
Figure 7-7).
16X Internal Sampling Clock
RT Clock Edges (For all three Examples)
Idle
RXD
Start
1111111111
0000
1
R
T
2
R
T
3
R
T
4
R
T
5
R
T
6
R
T
7
R
T
8
R
T
Start
Qualifiers
Start
Idle
RXD
Idle
Start
Noise
Start Edge
Verification Samples
1111111111
0010
0000
1111011111

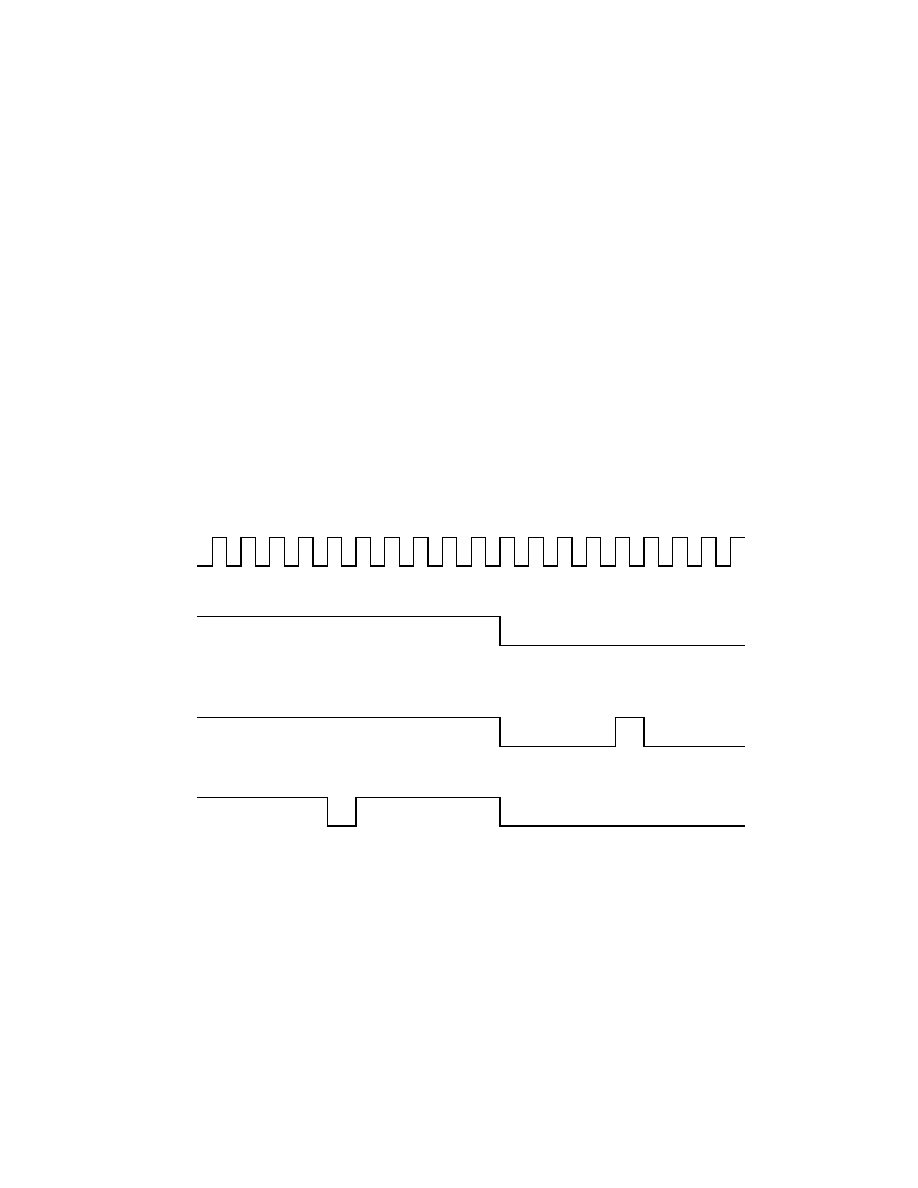

Figure 7-5. Examples of Start Bit Sampling Techniques
