MC68HC11P2
MOTOROLA
5-1
SERIAL COMMUNICATIONS INTERFACE
5
SERIAL COMMUNICATIONS INTERFACE
The serial communications interface (SCI) is a universal asynchronous receiver transmitter
(UART). It has a non-return to zero (NRZ) format (one start, eight or nine data, and one stop bit)
that is compatible with standard RS-232 systems.
The SCI shares I/O with two of port D’s pins:
The SCI transmit and receive functions are enabled by TE and RE respectively, in SCCR2.
The SCI features enabled on this MCU include: 13-bit modulus prescaler; idle line detect;
receiver-active ag; transmitter and receiver hardware parity. A block diagram of the enhanced
baud rate generator is shown in Figure 5-1. See Table 5-1 for example baud rate control values.
The MC68HC11P2 contains three serial communications interfaces, all having
similar operation. For ease of reference, a full description of SCI1 (PD0/RXD1,
PD1/TXD1) is given rst, followed by summaries for SCI2 (Section 5.8.1) and SCI3
(Section 5.8.2), detailing their differences.
Pin
Alternate
function
PD0
RXD1
PD1
TXD1

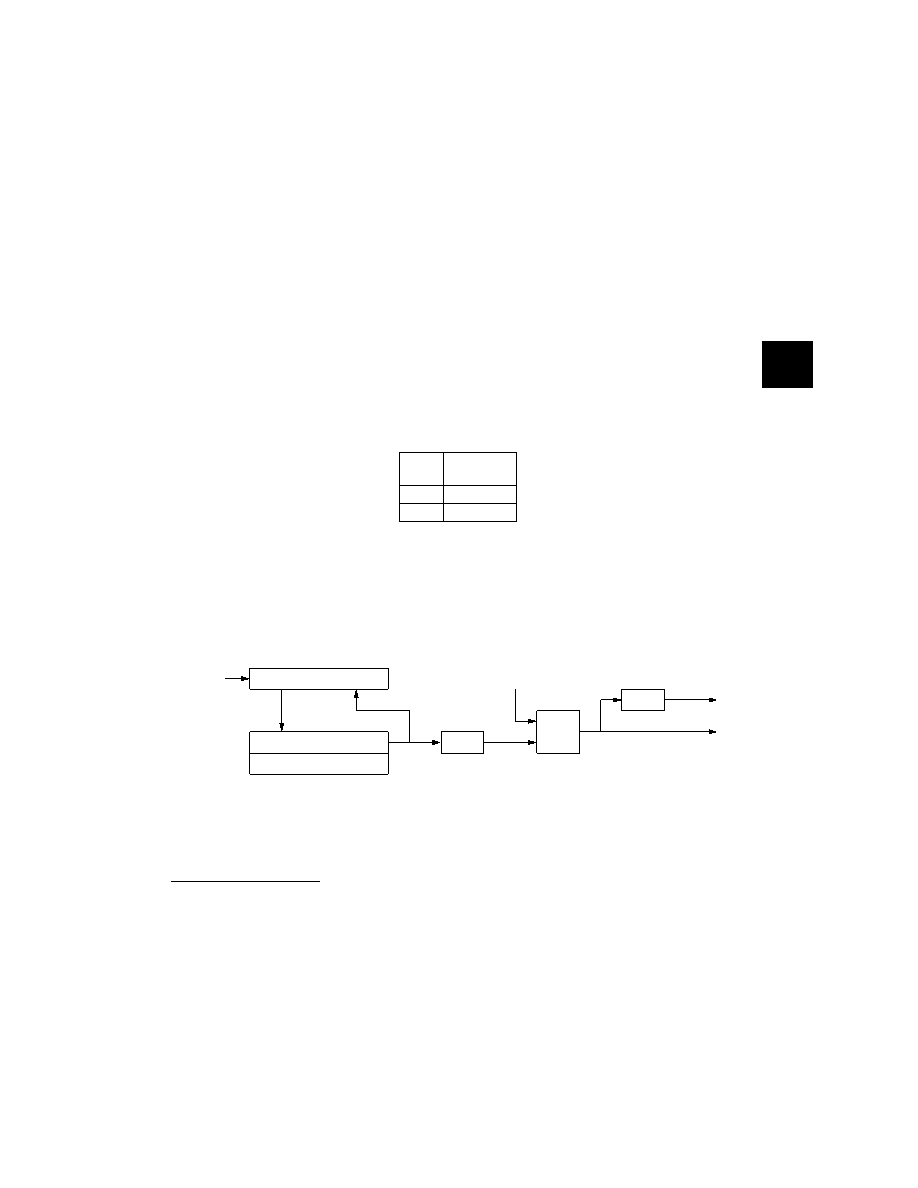

Figure 5-1 SCI baud rate generator circuit diagram
13-bit compare
Sync
SCBDH/L: SCI baud control
13-bit counter
÷2
Internal
phase 2 clock
Receiver
baud rate
clock
÷16
Transmitter
baud rate
clock
ST4XCK
Reset
EQ
