Timing Information
1.0
DIGITAL VIDEO PORT MASTER MODE TIMING

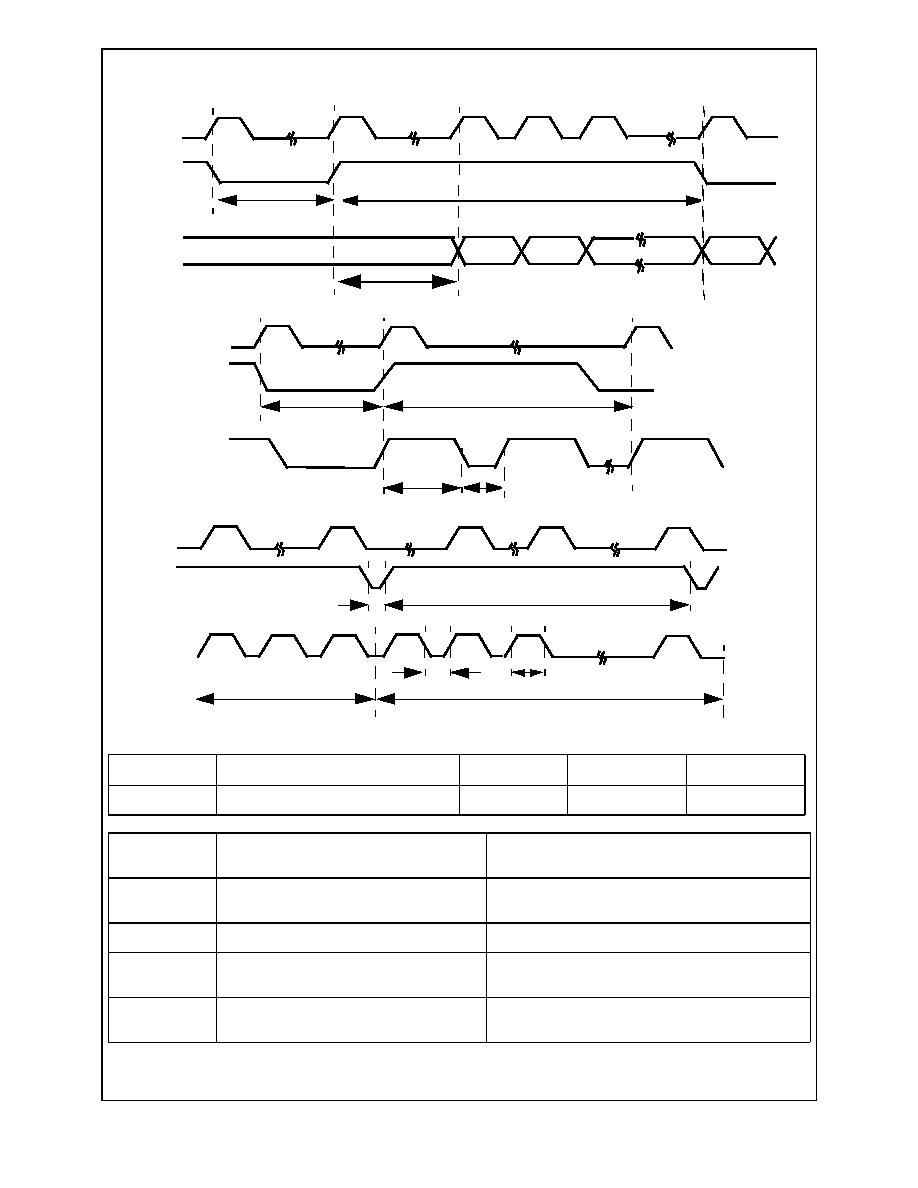

Figure 49. Row Timing Diagram
Figure 50. Frame Timing
Figure 51. Frame Delay Timing (With Inter Frame Delay).
Note a:
See Frame Rate Programming section for more details
Note b:
See Digital Video Port Registers for more details
Label
Descriptions
Min
Typ
Max
t0
pclk period
74.4ns
83.3ns
1.0
s
t1
hsync low
level mode
pulse mode
(116-HsyncAdjust) *pclk
(see note a & b)
16
* pclk
t2
hsync high
level mode
pulse mode
(664 -HsyncAdjust) *pclk
(see note a & b)
764
* pclk
t3
first valid pixel data after hsync active
HsyncAdjust * pclk
(see note a & b)
t5
vsync low
level mode
pulse mode
116 *pclk
(see note a & b)
16 * pclk
t6
vsync high
level mode
pulse mode
(FNHclk - 116) * pclk
(see note a & b)
16 * pclk
hsync
t1
t2
P0
P1
t3
d[11:0]
pclk
Pn
pclk
vsync
t5
t6
R2
R3
hsync
t2
t1
Rn
vsync
t5
t6
t2
t1
hsync
Fdelayn-2
Inter Frame Delay
Frame (n)
pclk
Fdelayn-1
Fdelayn
R0
R1
R2
Rn
L
M
9
6
1
7
