Serial Audio Interface Control and Timing
52
SLES123 October 2004
TAS5504
3.7.3 Right Justified
Right justified (RJ) timing uses an LRCLK to define when the data being transmitted is for the left channel and
when it is for the right channel. The LRCLK is high for the left channel and low for the right channel. A bit clock
running at 64 × Fs is used to clock in the data. The first bit of data appears on the data 8-bit clock periods (for
24-bit data) after LRCLK toggles. In RJ mode the LSB of data is always clocked by the last bit clock before
L/RCLK transitions. The data is written MSB first and is valid on the rising edge of bit clock. The TAS5504
masks unused leading data bit positions.
23 22
SCLK
32 Clks
LRCLK
Left Channel
24-Bit Mode
19 18
15 14
1
0
19 18
20-Bit Mode
15 14
1
0
16-Bit Mode
1
0
15 14
MSB
LSB
2-Channel Right-Justified (Sony Format) Stereo Input
23 22
32 Clks
Right Channel
19 18
15 14
1
0
19 18
15 14
1
0
1
0
15 14
MSB
LSB
NOTE: All data presented in 2s complement form with MSB first.

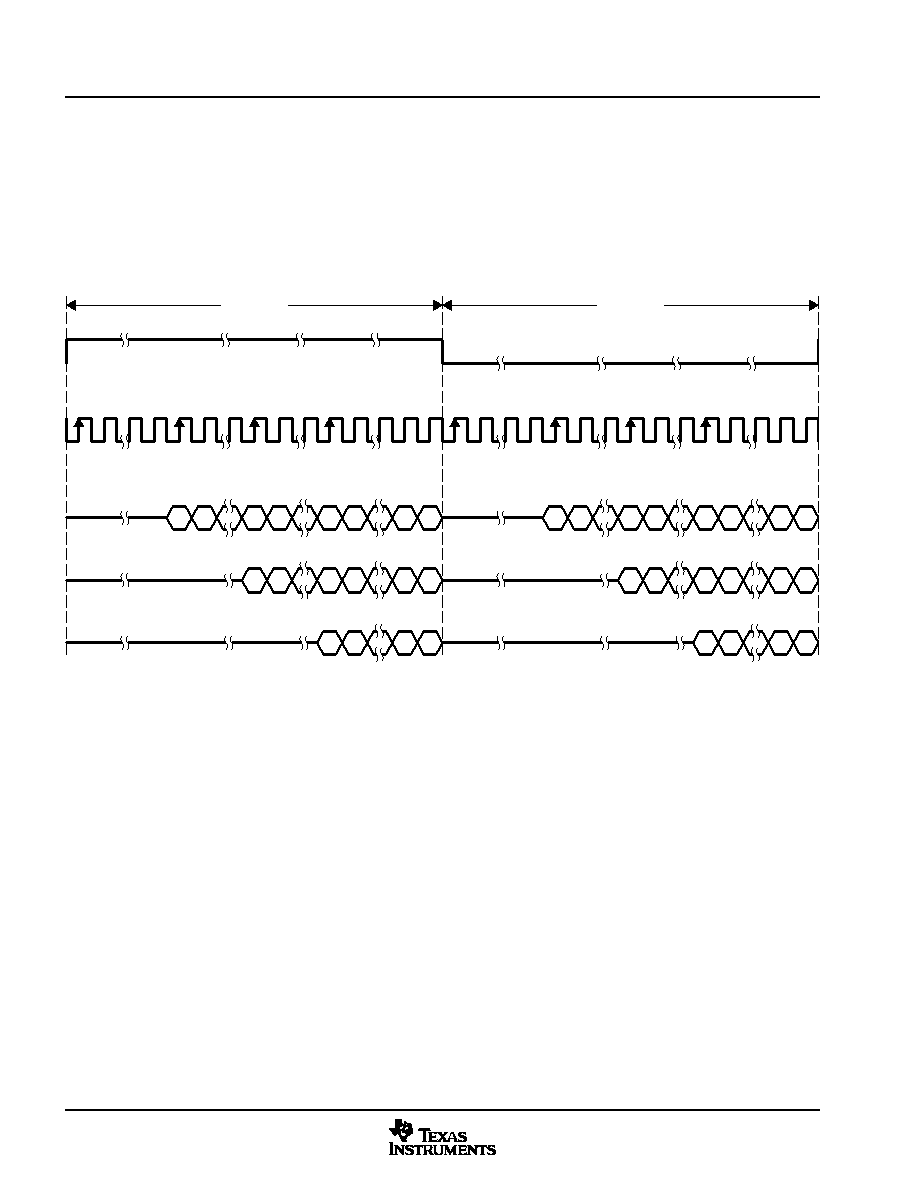

Figure 311. Right Justified 64 Fs Format
