PSD4000 Series
Beta Information
62
The
PSD4000
Functional
Blocks
(cont.)
9.4.6 Port D – Functionality and Structure
Port D has four I/O pins. See Figure 27. Port D can be configured to program one more of
the following functions:
MCU I/O Mode
CPLD Input
–
direct input to CPLD, no Input Micro
Cells
Port D pins can be configured in PSDsoft as input pins for other dedicated functions:
PD0
–
ALE, as address strobe input
PD1
–
CLKIN, as clock input to the Micro
Cells Flip Flops and APD counter
PD2
–
CSI, as active low chip select input. A high input will disable the
Flash/SRAM and CSIOP.
PD3
–
WRH, as active low Write Enable (high byte) input or as DBE input from
68HC912
9.4.7 Port E – Functionality and Structure
Port E can be configured to perform one or more of the following functions (see Figure 28):
MCU I/O Mode
In-System Programming
–
JTAG port can be enabled for programming/erase of the
PSD4000 device. (See Section 9.6 for more information on JTAG programming.)
Open Drain
–
Port E pins can be configured in Open Drain Mode
Battery Backup features
–
PE6 can be configured as a Battery Input (Vstby) pin.
PE7 can be configured as a Battery On Indicator output
pin, indicating when Vcc is less than Vbat.
Latched Address Output
–
Provided latched address (A7-0) output
I
DATA OUT
REG.
D
Q
D
Q
WR
WR
READ MUX
P
D
B
CPLD-INPUT
DIR REG.
DATA IN
OUTPUT
SELECT
OUTPUT
MUX
PORT D PIN
DATA OUT

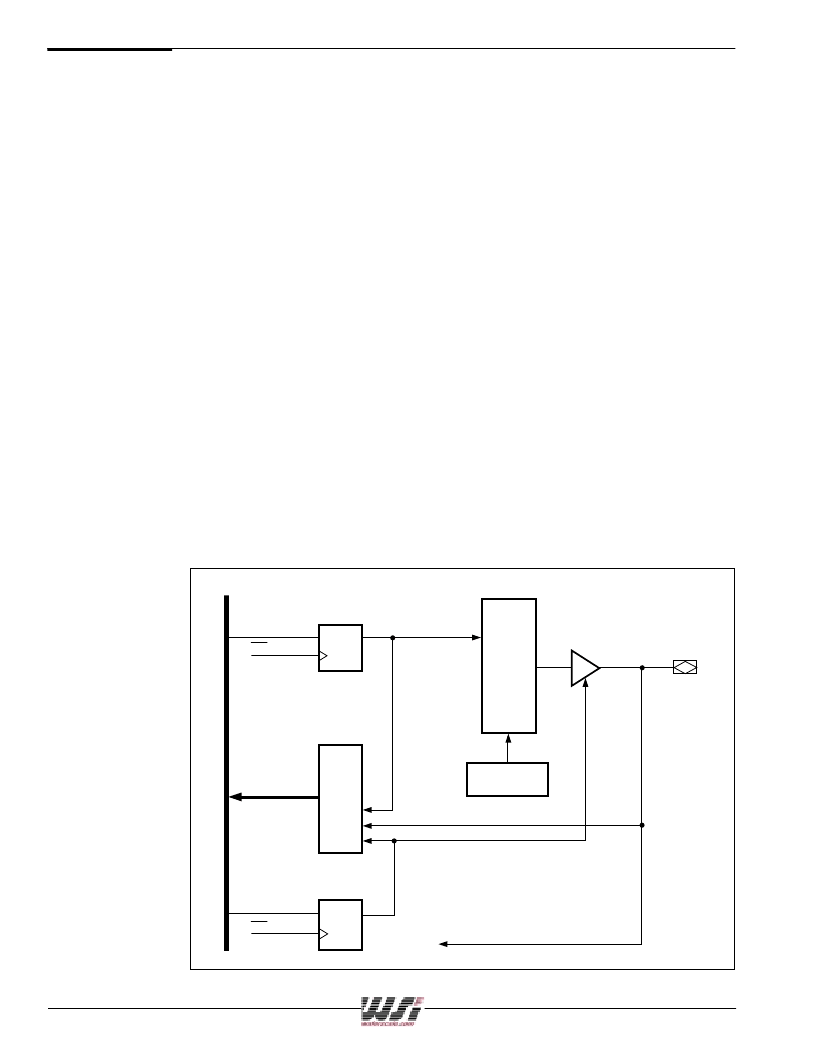

Figure 27. Port D Structure
