LTC3728LZ
27
3728lzf
APPLICATIONS INFORMATION
RL1
D1
L1
SW1
RSENSE1
VOUT1
COUT1
+
VIN
CERAMIC
CIN
RIN
+
RL2
D2
BOLD LINES INDICATE
HIGH SWITCHING
CURRENT. KEEP LINES
TO A MINIMUM LENGTH.
L2
SW2
3728LZ F11
RSENSE2
VOUT2
COUT2
+
CERAMIC

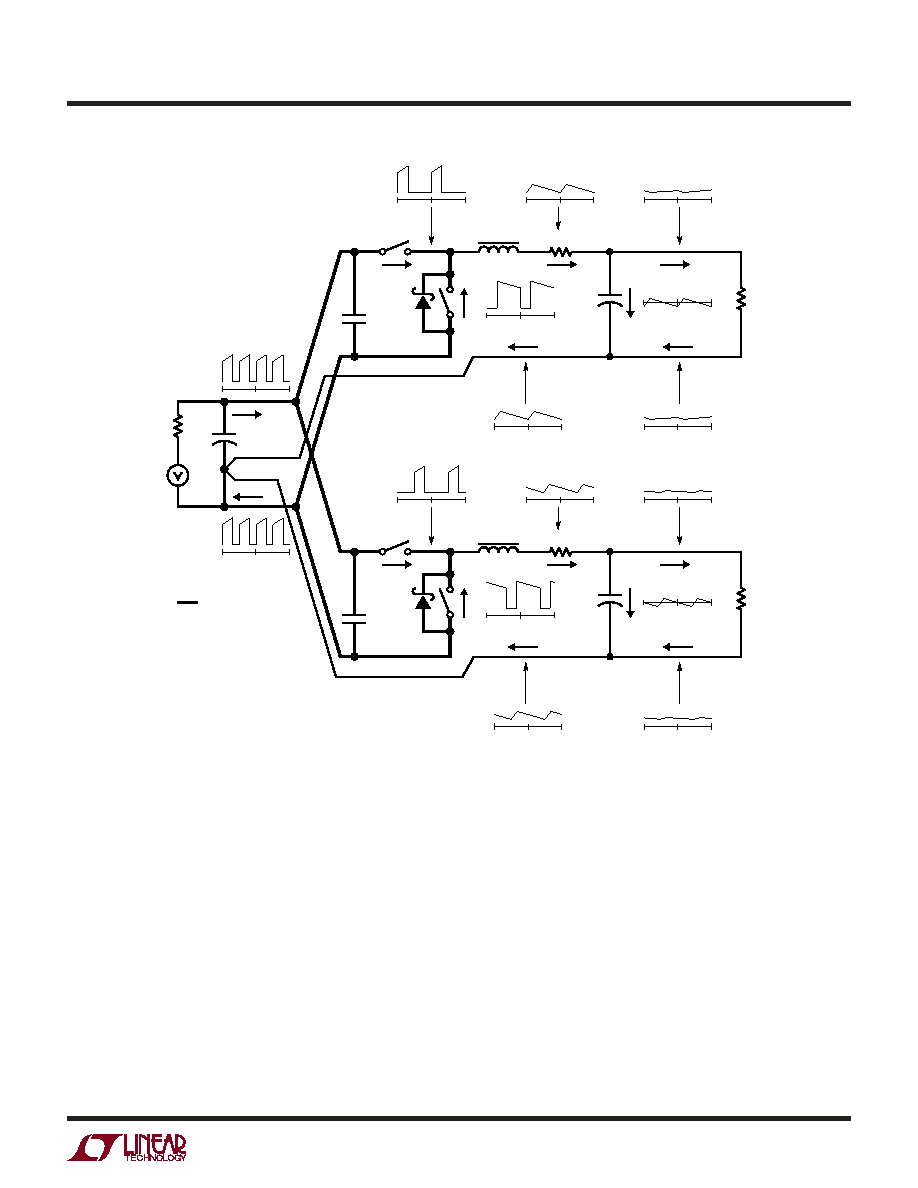

Figure 11. Branch Current Waveforms
ground. The R2 and R4 connections should not be along
the high current input feeds from the input capacitor(s).
4. Are the SENSE– and SENSE+ leads routed together with
minimum PC trace spacing? The lter capacitor between
SENSE+ and SENSE– should be as close as possible to
the IC. Ensure accurate current sensing with Kelvin con-
nections at the SENSE resistor.
5. Is the INTVCC decoupling capacitor connected close to
the IC, between the INTVCC and the power ground pins?
This capacitor carries the MOSFET drivers current peaks.
An additional 1μF ceramic capacitor placed immediately
next to the INTVCC and PGND pins can help improve noise
performance substantially.
6. Keep the switching nodes (SW1, SW2), top gate nodes
(TG1, TG2), and boost nodes (BOOST1, BOOST2) away
from sensitive small-signal nodes, especially from the
opposites channel’s voltage and current sensing feedback
pins. All of these nodes have very large and fast moving
signals and therefore should be kept on the “output side”
of the LTC3728LZ and occupy minimum PC trace area.
7. Use a modied “star ground” technique: a low imped-
ance, large copper area central grounding point on the
same side of the PC board as the input and output capaci-
tors with tie-ins for the bottom of the INTVCC decoupling
capacitor, the bottom of the voltage feedback resistive
divider and the SGND pin of the IC.
