參數資料
型號： IRFZ44VZPBF
廠商： International Rectifier
英文描述： HEXFET㈢ Power MOSFET ( VDSS = 60V , RDS(on) = 12mヘ , ID = 57A )
中文描述： ㈢的HEXFET功率MOSFET（減振鋼板基本\u003d 60V的，的RDS（on）\u003d 12米ヘ，身份證\u003d 57A條）
文件頁數： 7/13頁
文件大?。?/td> 359K
代理商： IRFZ44VZPBF
www.irf.com
7

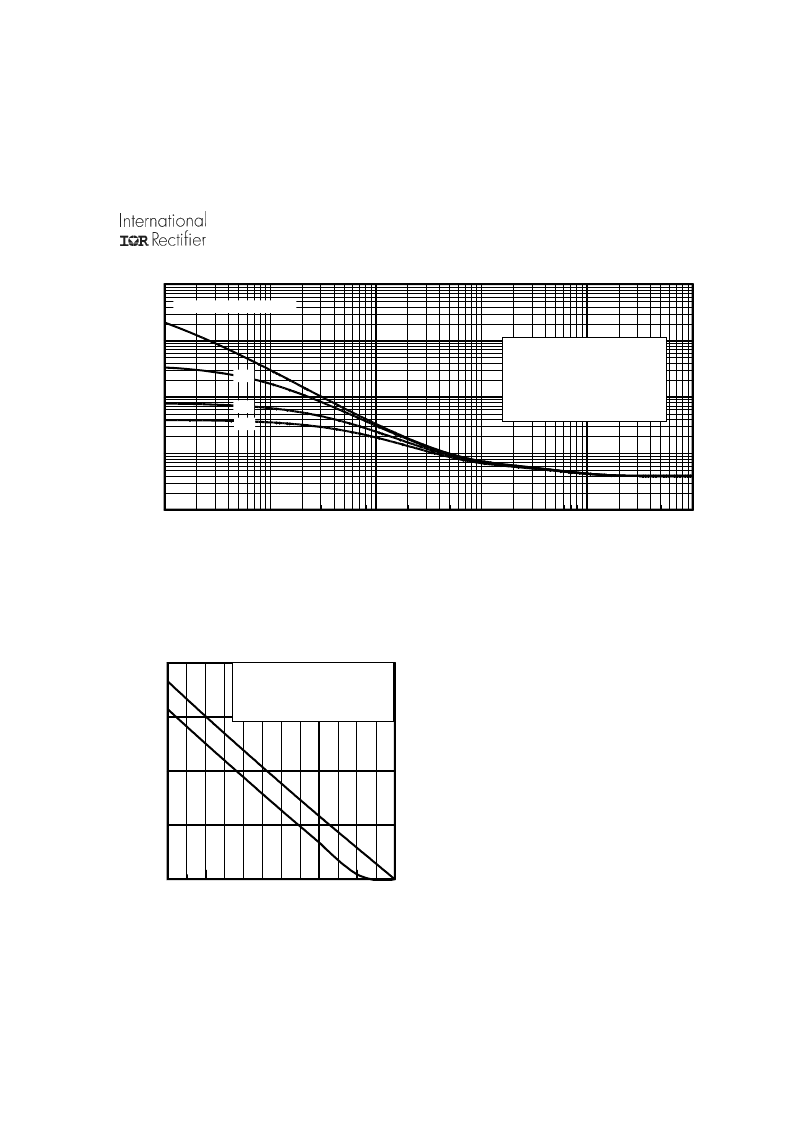

Fig 15.
Typical Avalanche Current Vs.Pulsewidth
Fig 16.
Maximum Avalanche Energy
Vs. Temperature
Notes on Repetitive Avalanche Curves , Figures 15, 16:
(For further info, see AN-1005 at www.irf.com)
1. Avalanche failures assumption:
Purely a thermal phenomenon and failure occurs at a
temperature far in excess of T
jmax
. This is validated for
every part type.
2. Safe operation in Avalanche is allowed as long asT
jmax
is
not exceeded.
3. Equation below based on circuit and waveforms shown in
Figures 12a, 12b.
4. P
D (ave)
= Average power dissipation per single
avalanche pulse.
5. BV = Rated breakdown voltage (1.3 factor accounts for
voltage increase during avalanche).
6. I
av
= Allowable avalanche current.
7.
T
=
Allowable rise in junction temperature, not to exceed
T
jmax
(assumed as 25°C in Figure 15, 16).
t
av =
Average time in avalanche.
D = Duty cycle in avalanche = t
av
·f
Z
thJC
(D, t
av
) = Transient thermal resistance, see figure 11)
P
D (ave)
= 1/2 ( 1.3·BV·I
av
) = T/ Z
thJC
I
av
=
2 T/ [1.3·BV·Z
th
]
E
AS (AR)
= P
D (ave)
·t
av
1.0E-06
1.0E-05
1.0E-04
1.0E-03
1.0E-02
1.0E-01
tav (sec)
0.1
1
10
100
1000
A
0.05
0.10
Duty Cycle = Single Pulse
Allowed avalanche Current vs
avalanche
pulsewidth,
assuming
Tj = 25°C due to
avalanche losses. Note: In no
case should Tj be allowed to
exceed Tjmax
tav
0.01
25
50
75
100
125
150
175
Starting TJ , Junction Temperature (°C)
0
20
40
60
80
EA
TOP Single Pulse
BOTTOM 1% Duty Cycle
ID = 34A
相關PDF資料
PDF描述
IRFZ44VZSPBF HEXFET㈢ Power MOSFET ( VDSS = 60V , RDS(on) = 12mヘ , ID = 57A )
IRFZ48NlPBF HEXFET Power MOSFET
IRFZ48NSPBF HEXFET Power MOSFET
IRFZ48PBF HEXFET POWER MOSFET ( VDSS = 60V , RDS(on) = 0.018ヘ , ID = 50A )
IRFZ48RSPBF HEXFET POWER MOSFET ( VDSS = 60V , RDS(on) = 0.018ヘ , ID = 50A )
