參數資料
型號： ADUC7121BBCZ
廠商： Analog Devices Inc
文件頁數： 8/96頁
文件大?。?/td> 0K
描述： IC ARM7TDMI MCU 126KB 108CSPBGA
標準包裝： 1
系列： MicroConverter® ADuC7xxx
核心處理器： ARM7
芯體尺寸： 16/32-位
速度： 41.78MHz
連通性： I²C，SPI，UART/USART
外圍設備： POR，PWM，WDT
輸入/輸出數： 32
程序存儲器容量： 126KB（63K x 16）
程序存儲器類型： 閃存
RAM 容量： 8K x 8
電壓 - 電源 (Vcc/Vdd)： 3 V ~ 3.6 V
數據轉換器： A/D 9x12b，D/A 4x12b
振蕩器型： 內部
工作溫度： -10°C ~ 95°C
封裝/外殼： 108-LFBGA，CSPBGA
包裝： 托盤
ADuC7121
Data Sheet
Rev. B | Page 16 of 96
PIN CONFIGURATION AND FUNCTION DESCRIPTIONS

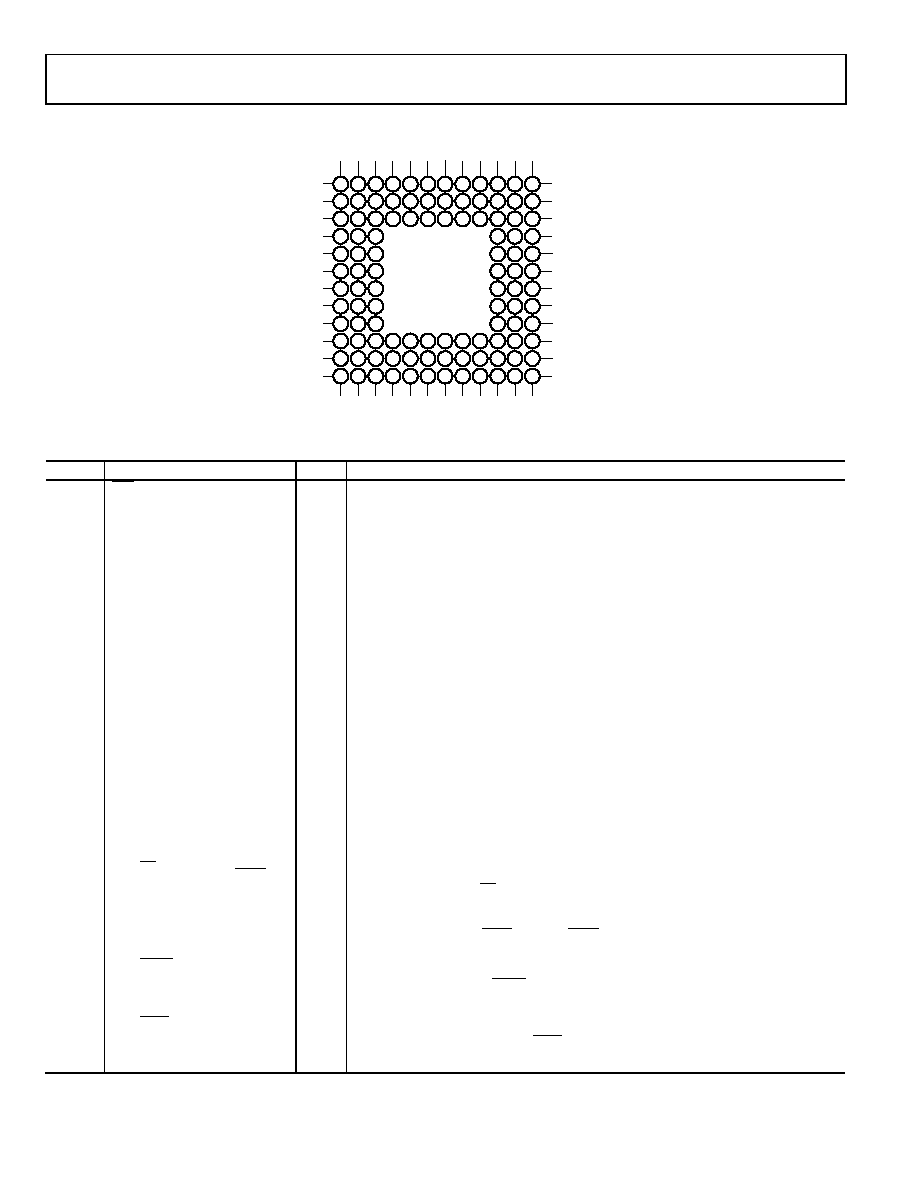

Figure 7. Pin Configuration
Table 9. Pin Function Descriptions
Pin No.
Mnemonic
Type1
Description
C12
RST
I
Reset Input (Active Low).
D11
P0.0/SCL0/PLAI[5]
I/O
General-Purpose Input and Output Port 0.0 (P0.0).
I2C Interface Serial Clock for I2C0 (SCL0).
Programmable Logic Array for Input Element 5 (PLAI[5]).
E11
P0.1/SDA0/PLAI[4]
I/O
General-Purpose Input and Output Port 0.1 (P0.1).
I2C Interface Serial Data for I2C0 (SDA0).
Programmable Logic Array for Input Element 4 (PLAI[4]).
C3
P0.2/SPICLK/ADCBUSY/PLAO[13]
I/O
General-Purpose Input and Output Port 0.2 (P0.2).
SPI Clock (SPICLK).
Status of the ADC (ADCBUSY).
Programmable Logic Array for Output Element 13 (PLAO[13]).
D3
P0.3/MISO/PLAO[12]/SYNC
I/O
General-Purpose Input and Output Port 0.3 (P0.3).
SPI Master In Slave Out (MISO).
Programmable Logic Array for Output Element 12 (PLAO[12]).
Synchronous Reset (SYNC). Input to reset synchronously the PWM counters using an
external source.
E3
P0.4/MOSI/PLAI[11]/TRIP
I/O
General-Purpose Input and Output Port 0.4 (P0.4).
SPI Master Out Slave In (MOSI).
Programmable Logic Array for Input Element 11 (PLAI[11]).
PWM Trip Interrupt (TRIP). The TRIP function of Pin E3 is the input that allows the PWM
trip interrupt to be triggered.
F3
P0.5/CS/PLAI[10]/ADC
CONVST
I/O
General-Purpose Input and Output Port 0.5 (P0.5).
SPI Slave Select Input (CS).
Programmable Logic Array for Input Element 10 (PLAI[10]).
ADC Conversions (ADC
CONVST). The ADCCONVST function of Pin F3 initiates the ADC
conversions using the PLA or the timer output.
G3
P0.6/MRST/PLAI[2]
I/O
General-Purpose Input and Output Port 0.6 (P0.6).
Power On Reset Output (MRST).
Programmable Logic Array for Input Element 2 (PLAI[2]).
G10
P0.7/TRST/PLAI[3]
I/O
General-Purpose Input and Output Port 0.7 (P0.7).
JTAG Test Port Input, Test Reset (TRST). Debug and download access.
Programmable Logic Array for Input Element 3 (PLAI[3]).
1
2
3
4
5
6
7
8
9
10
11 12
1
2
3
4
5
6
7
8
9
10
11 12
A
B
C
D
E
F
G
H
J
K
L
M
A
B
C
D
E
F
G
H
J
K
L
M
ADuC7121
TOP VIEW
09492-
007
