908E625
34
MOTOROLA ANALOG INTEGRATED CIRCUIT DEVICE DATA

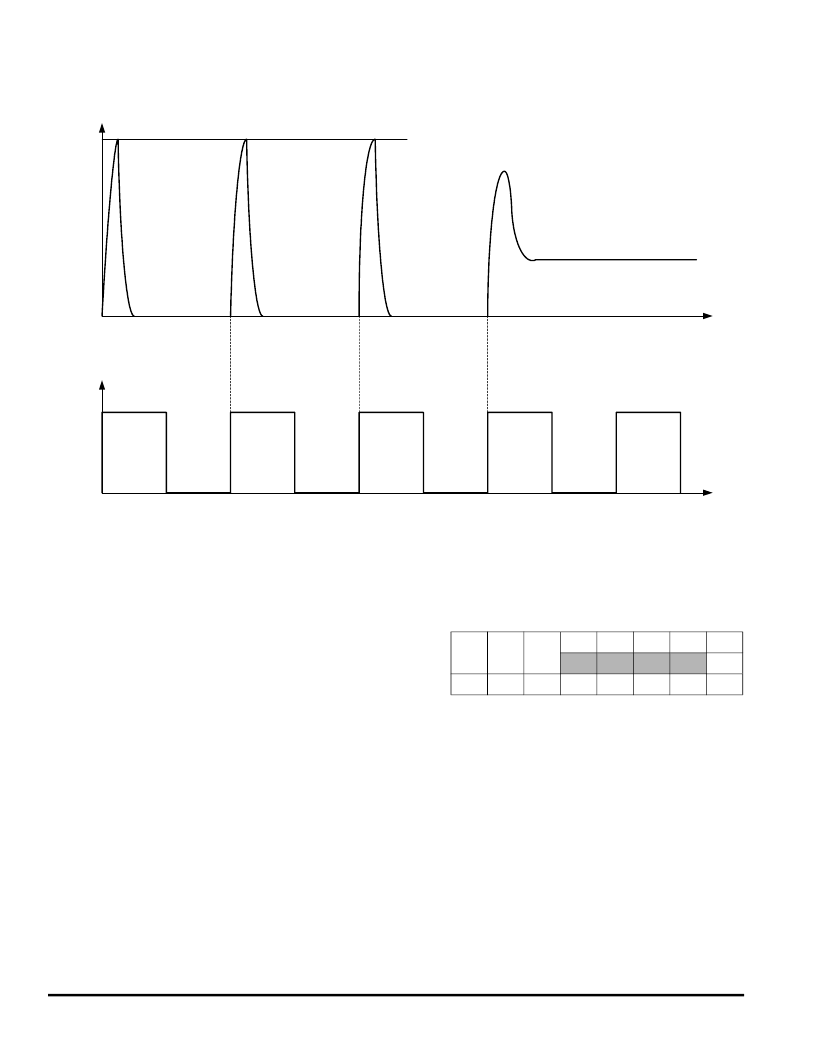

Figure 20. Inrush Current Limiter on High-Side Output
Switchable VDD Outputs
The HVDD terminal is a switchable VDD output terminal. It
can be used for driving external circuitry that requires a V
DD
voltage. The output is enabled with bit PSON in the System
Control Register and can be switched on/off with bit HVDDON
in the Power Output Register. Low- or high-voltage conditions
(LVI/HVI) have no influence on this circuitry.
HVDD Overtemperature Protection
Overtemperature protection is enabled if the high-
temperature reset is enabled.
HVDD Overcurrent Protection
The HVDD output is protected against overcurrent. In the
event the overcurrent limit is or was reached, the output
automatically switches off and the HVDD overcurrent flag in the
System Status Register is set.
System Control Register (SYSCTL)
PSON—Power Stages On Bit
This read/write bit enables the power stages (half-bridges,
high side, LIN transmitter, Analog Input PA1 current sources,
and HVDD output). Reset clears the PSON bit.
1 = Power stages enabled.
0 = Power stages disabled.
HS Current
HS Overcurrent Shutdown Threshold
FGEN Input
(MCU PWM
Signal)
t
t
Register Name and Address: SYSCTL - $03
Bit7
6
5
4
3
2
1
Bit0
Read
PSON
SRS1
SRS0
0
0
0
0
0
Write
GS
Reset
0
0
0
0
0
0
0
0
F
Freescale Semiconductor, Inc.
For More Information On This Product,
Go to: www.freescale.com
