Input/Output Ports
Port C
MC68HC05E6 — Rev. 1.0
MOTOROLA
Input/Output Ports
39
5-ports
NOTE:
PC6 and PC7 are not available in the 28-pin package.
Keyboard/timer
register (KEY/TIM)
KSF — Keyboard status flag
1 = This read-only flag is set when there is a high to low transition
on any of the port C pins configured as inputs.
0 = No high to low transition has been detected on any of the port
C pins configured as inputs.
Writing a ‘1’ to KIRST will clear the interrupt status flag.

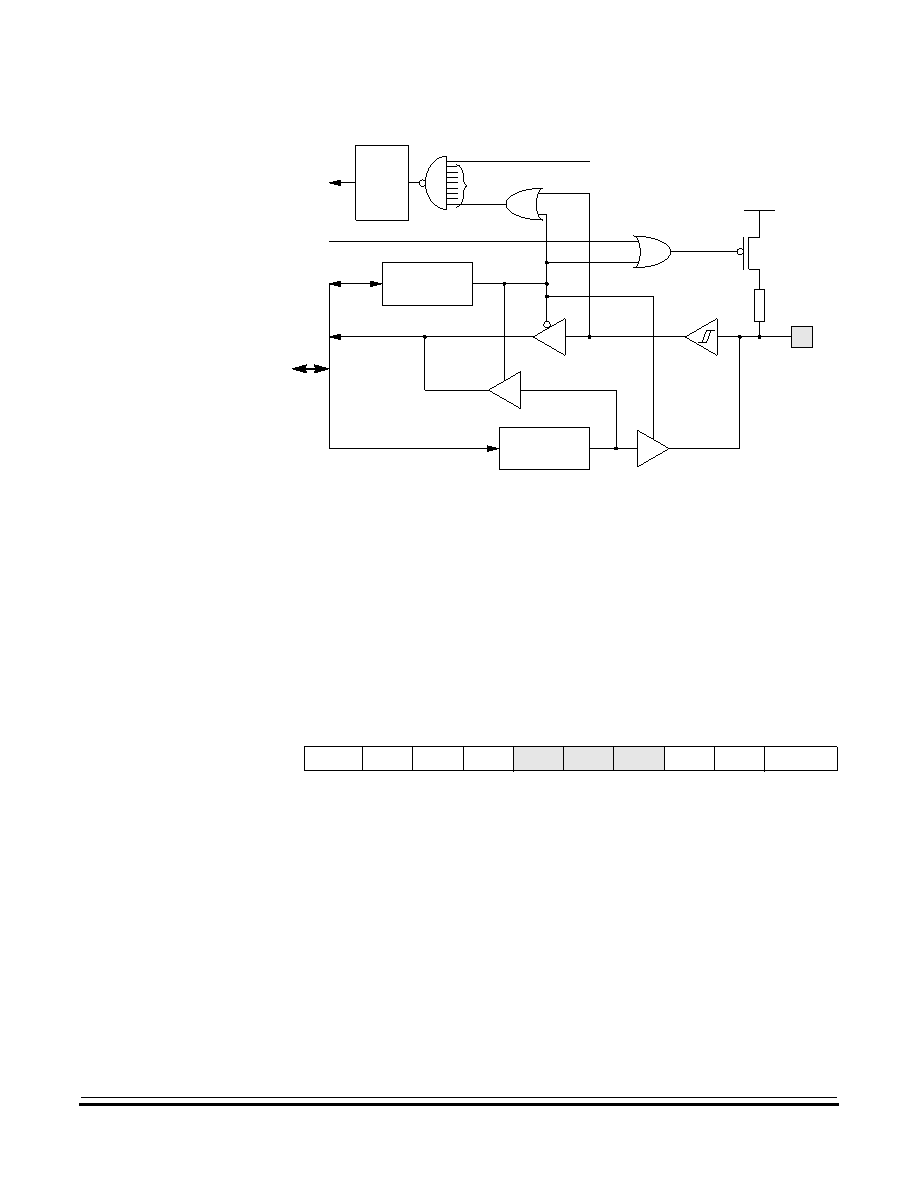

Figure 9 Port C keyboard interrupt function
VDD
Latched
register
Input
buffer
Edge
detect
DDRn
Output
data buffer
Output
buffer
KIE bit
Internal
interrupt
Bit x
CONFC
PCx
PC0–PC7
DBx
Address bit 7
bit 6
bit 5
bit 4
bit 3
bit 2
bit 1
bit 0
State
on reset
Keyboard/timer (KEY/TIM)
$000A
KSF
KIE
KIRST
SEL1 SEL0 0000 0000
