MULTI-MASTER I2C-BUS Interface
Rev.1.00
Jun 06, 2003
page 193 of 290
M16C/6K9 Group

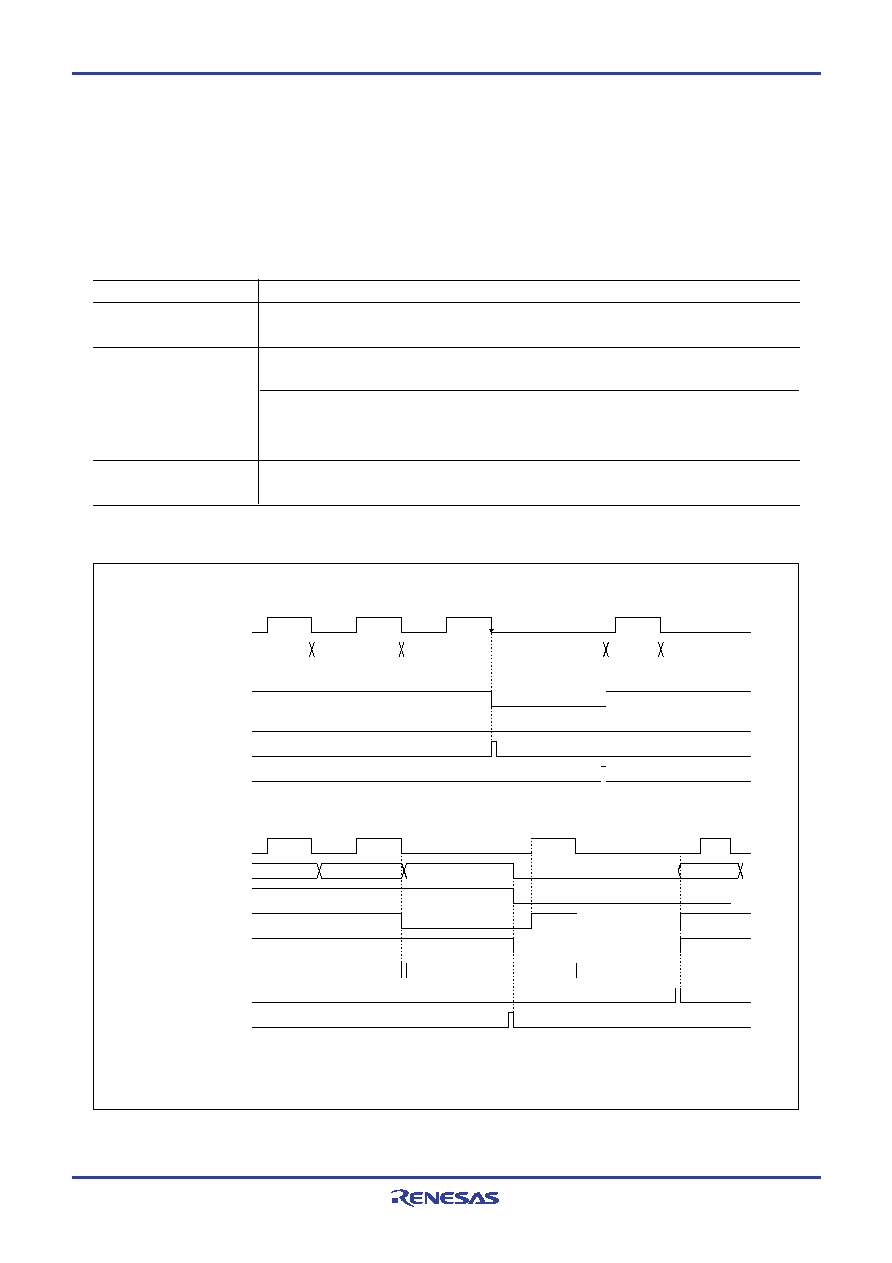

Fig.GC-10 The timing of the interrupt generation at the completion of data reception
When in reception mode, ACK bit = "1" WIT bit = "0"
7 clock
8 clock
ACK
clock
1 clock
1 bit
7 bit
8 bit
ACK bit
SCL
SDA
ACKBIT
PIN flag
Internal WAIT flag
I
2C interrupt request signal
The writing signal of I
2C
data shift register
7 clock
8 clock
ACK
1 bit
7 bit
8 bit
SDA
ACKBIT
PIN flag
Internal WAIT flag
I
2C interrupt request signal
The writing signal of I
2C
data shift register
The writing signal of I
2C
clock control register
Note. Do not write to I2C clock control register except bit ACKBIT.
When in reception mode, ACK bit = "1" WIT bit = "1"
Table.GC-6 Clock setting to the I2C system in different operation mode.
Mode
The setting content
STOP mode
The external clock is selected as the I2C system clock ( ICK1 = 1, ICK0 = 1) and
the external I2C clock is supplied by ICCK.
WAIT mode
The external clock is selected as the I2C system clock ( ICK1 = 1, ICK0 = 1) and
the external I2C clock is supplied by ICCK.
Select the peripheral function clock stop bit CMO2 (bit 2 of the system clock
control register 0, address : 000616) to the state of not stopping f1,f8,f32
(CMO2 = 0) when in WAIT mode, and then execute the WAIT command.
Low power
The external clock is selected as the I2C system clock ( ICK1 = 1, ICK0 = 1) and
consumption mode
the external I2C clock is supplied by ICCK.
The address reception in STOP mode /WAIT mode
It is possible for I2C-BUS interface to receive address data even in STOP mode or in WAIT mode. However
the I2C system clock VIIC should be supplied. Table.GC-6 shows the setting list.
