型號： 2N4124-BULK
廠商： VISHAY SEMICONDUCTORS
元件分類： 小信號晶體管
英文描述： 200 mA, 25 V, NPN, Si, SMALL SIGNAL TRANSISTOR, TO-92
封裝： PLASTIC PACKAGE-3
文件頁數： 2/7頁
文件大?。?/td> 141K
代理商： 2N4124-BULK
www.vishay.com
2
Document Number 85110
Rev. 1.2, 01-Sep-04
VISHAY
2N4124
Vishay Semiconductors
Electrical DC Characteristics
Electrical AC Characteristics
Typical Characteristics (Tamb = 25 °C unless otherwise specified)
Parameter
Test condition
Symbol
Min
Typ
Max
Unit
DC current gain
VCE = 1 V, IC = 2.0 mA
hFE
120
360
VCE = 1 V, IC = 50 mA
hFE
60
Collector-base cut-off current
VCB = 20 V
ICBO
50
nA
Emitter-base cut-off current
VEB = 3 V
IEBO
50
nA
Collector saturation voltage
IC = 50 mA, IB = 5 mA
VCEsat
0.3
V
Base saturation voltage
IC = 50 mA, IB = 5 mA
VBEsat
0.95
V
Collector-emitter breakdown
voltage
IC = 1 mA
V(BR)CEO
25
V
Collector-base breakdown
voltage
IC = 10 AV(BR)CBO
30
V
Emitter-base breakdown
voltage
IE = 10 AV(BR)EBO
5V
Parameter
Test condition
Symbol
Min
Typ
Max
Unit
Gain - bandwidth product
VCE = 5 V, IC = 10 mA,
f = 50 MHz
fT
200
MHz
Collector - base capacitance
VCB = 10 V, f = 1 MHz
CCBO
12
pF

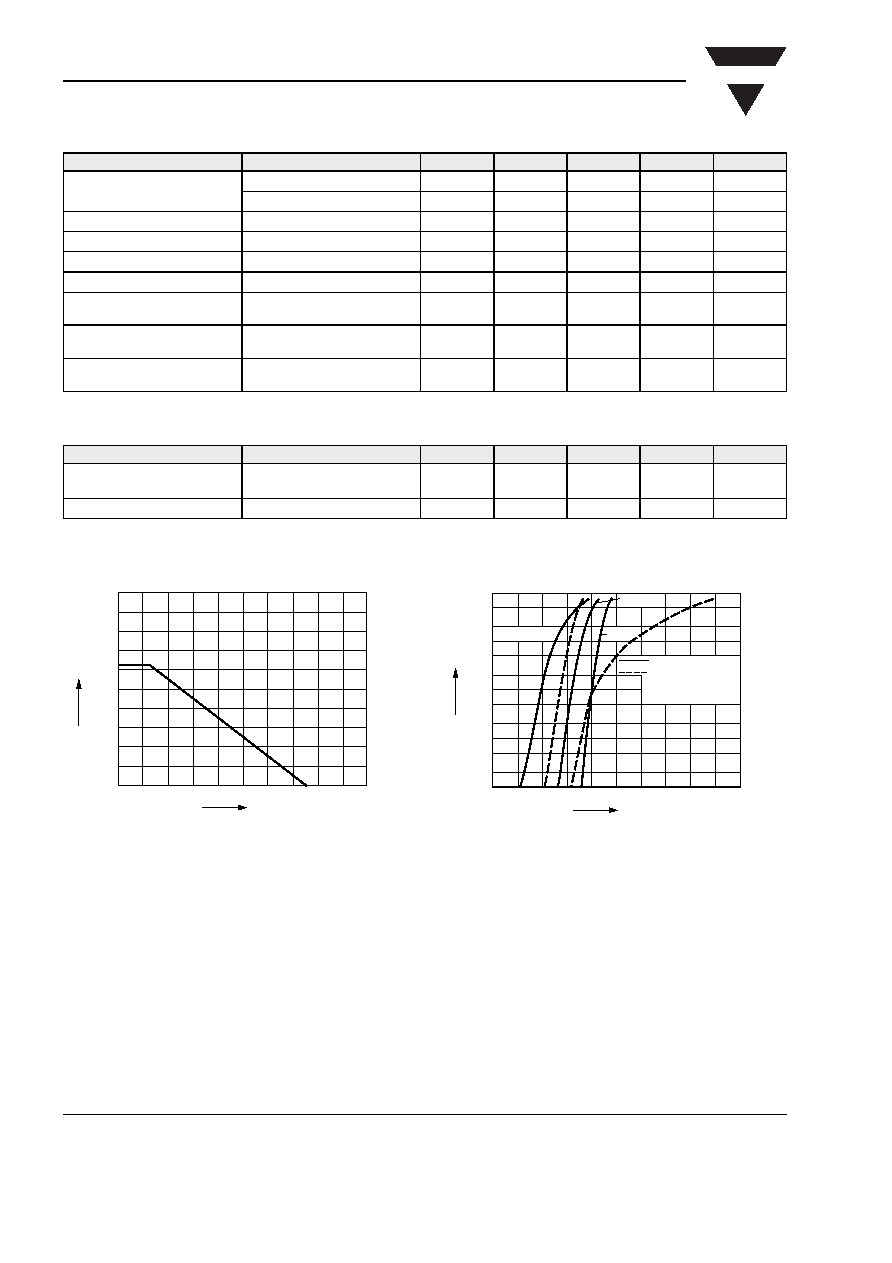

Figure 1. Admissible Power Dissipation vs. Ambient Temperature
W
1
0.8
0.6
0.4
0.2
0
100
200 °C
Ptot
Tamb
19161
Figure 2. Collector Current vs. Base-Emitter Voltage
mA
103
10
2
10
-1
1
0
1
2V
IC
VBE
19162
25 °C
150 °C
50 °C
typical
limits
@T
=25°C
amb
