μ
PD78363A, 78365A, 78366A, 78368A
43
3.8
A/D CONVERTER
The
μ
PD78366A contains a high-speed, high-resolution 10-bit analog-to-digital (A/D) converter (conversion
time 12.6
μ
s at an internal clock frequency of 16 MHz). Successive approximation type is adopted. This
converter is provided with eight analog input lines (ANI0-ANI7) and can perform various operations as the
application requires, in select, scan, and mixed modes.
When A/D conversion ends, an internal interrupt (INTAD) occurs. This interrupt can start a macro service
that executes automatic data transfer through hardware.

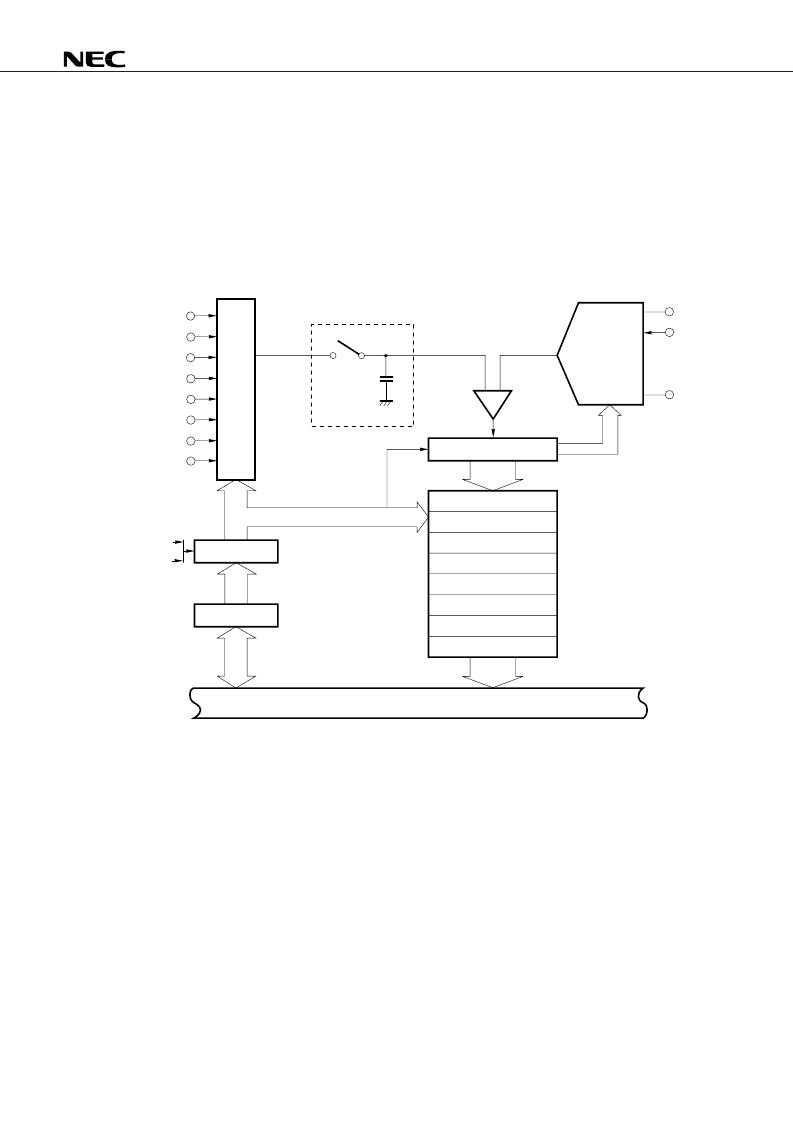

Figure 3-14. Block Diagram of A/D Converter
ADCR0
ADCR1
ADCR2
ADCR3
ADCR4
ADCR5
ADCR6
ADCR7
ADM (8)
10
8
9
9
0
0
10
10
ANI0
ANI1
ANI2
ANI3
ANI4
ANI5
ANI6
ANI7
INTCM03
INTP2
AV
DD
AV
REF
AV
SS
SAR (10)
I
Sample & hold
Resistor
string
Comparator
Controller
(Start trigger)
Internal bus
