TISP4360H3BJ
BIDIRECTIONAL THYRISTOR OVERVOLTAGE PROTECTORS
JUNE 1999
10
P R O D U C T I N F O R M A T I O N
The ADSL signal can be as high as ±15 V and this adds to the POTS signal making a peak value of -284 V.
This increased signal value of -284 V would be clipped by the TISP4350H3BJ, which only allows for a -275 V
signal. The TISP4360H3BJ has been specified to overcome this problem by having a higher working voltage

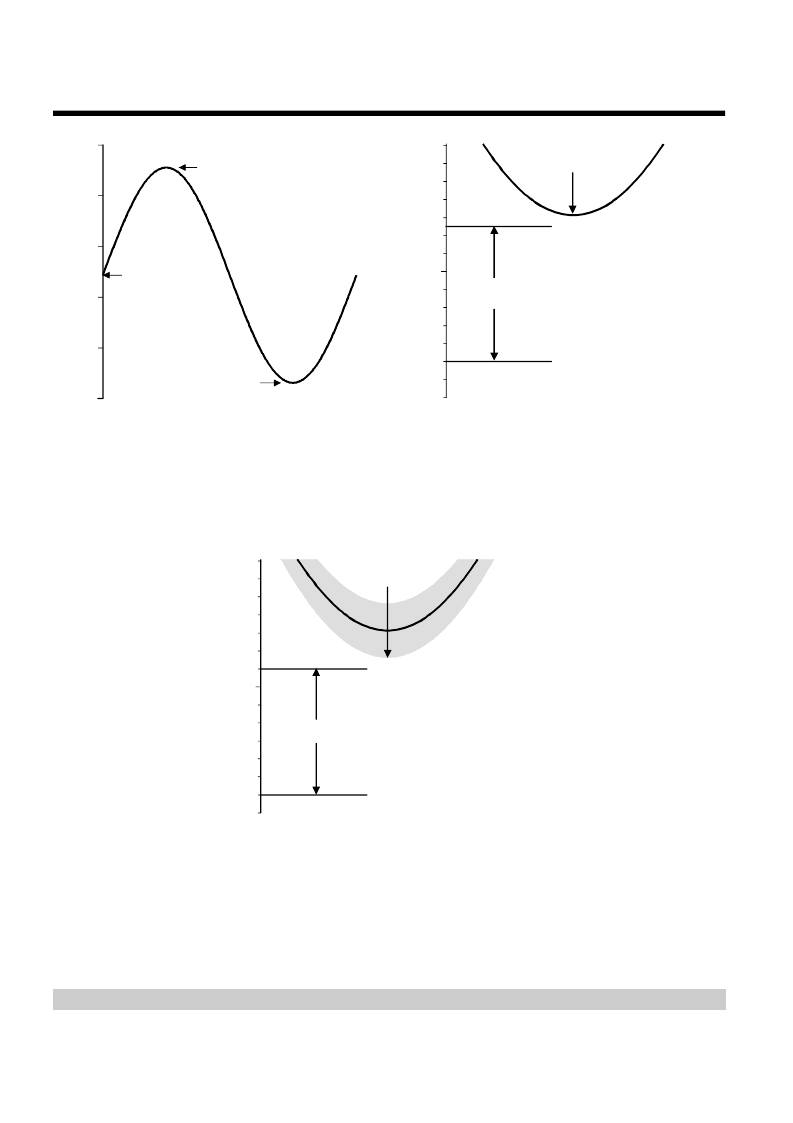

of ±290 V. Figure 15 shows the TISP4360H3BJ voltages relative to the -284 V peak ADSL plus POTS ringing
voltage. The ±15 V ADSL signal is shown as a grey band in Figure 15.
The recommended PCB pad layout for the TISP4360H3BJ SMB package (see mechanical section) gives a
creepage distance of 2.54 mm between the device terminals. This distance value allows compliance to the
minimum clearance values required by UL 1950 for operational, basic and supplementary insulation and
creepage values for pollution degree 1.
Figure 13.
Figure 14.
Figure 15.
-300 V
-56.5 V d.c.
-200 V
-100 V
0
100 V
200 V
-269 V
+156 V
AI4XAD
-370
-360
-350
-340
-330
-320
-310
-290
-280
-270
-260
-250
-240
-230
-300
TISP4350H3BJ
WORKING VOLTAGE V
DRM
PROTECTION VOLTAGE V
(BO)
AI4HAE
-269 V
RINGING PEAK
-275 V
-350 V
-370
-360
-350
-340
-330
-320
-310
-290
-280
-270
-260
-250
-240
-230
-300
PROTECTION VOLTAGE V
(BO)
-284 V PEAK
ADSL + RINGING
TISP4360H3BJ
WORKING VOLTAGE V
DRM
AI4HAF
-290 V
-360 V
