MB96380 Series
122
FME-MB96380 rev 10
2. Frequency dependency of power supply currents in PLL Run mode
The following diagrams show the current consumption of samples with typical wafer process parameters in PLL
Run mode at different frequencies and Flash timing settings.
Measurement conditions:
VCC = AVCC = 5.0V
Ta = 25C
fCLKS1 = fCLKB or fCLKS1 = 2*fCLKB as described in diagram
fCLKS2 = fCLKS1
fCLKP1 = fCLKB
fCLKP2 = fCLKB/2
Core voltage at 1.8V (VRCR:HPM[1:0] = 10B) or 1.9V (VRCR:HPM[1:0] = 11B) as described in diagram
Main clock = 4MHz external clock
Flash memory timing settings:
MTCRA=2128H/2208H (0 Flash wait states, fCLKS1 = 2*fCLKB)
MTCRA=0239H/2129H (1 Flash wait state, fCLKS1 = fCLKB)
MTCRA=4C09H/6B09H (1 Flash wait state, fCLKS1 = 2*fCLKB)
MTCRA=233AH (2 Flash wait states, fCLKS1 = fCLKB)
Average Flash access rate (number of read accesses to the Flash per CLKB clock cycle, no buffer hit):
0 Flash wait states: 0.5
1 Flash wait states: 0.33
2 Flash wait states: 0.25

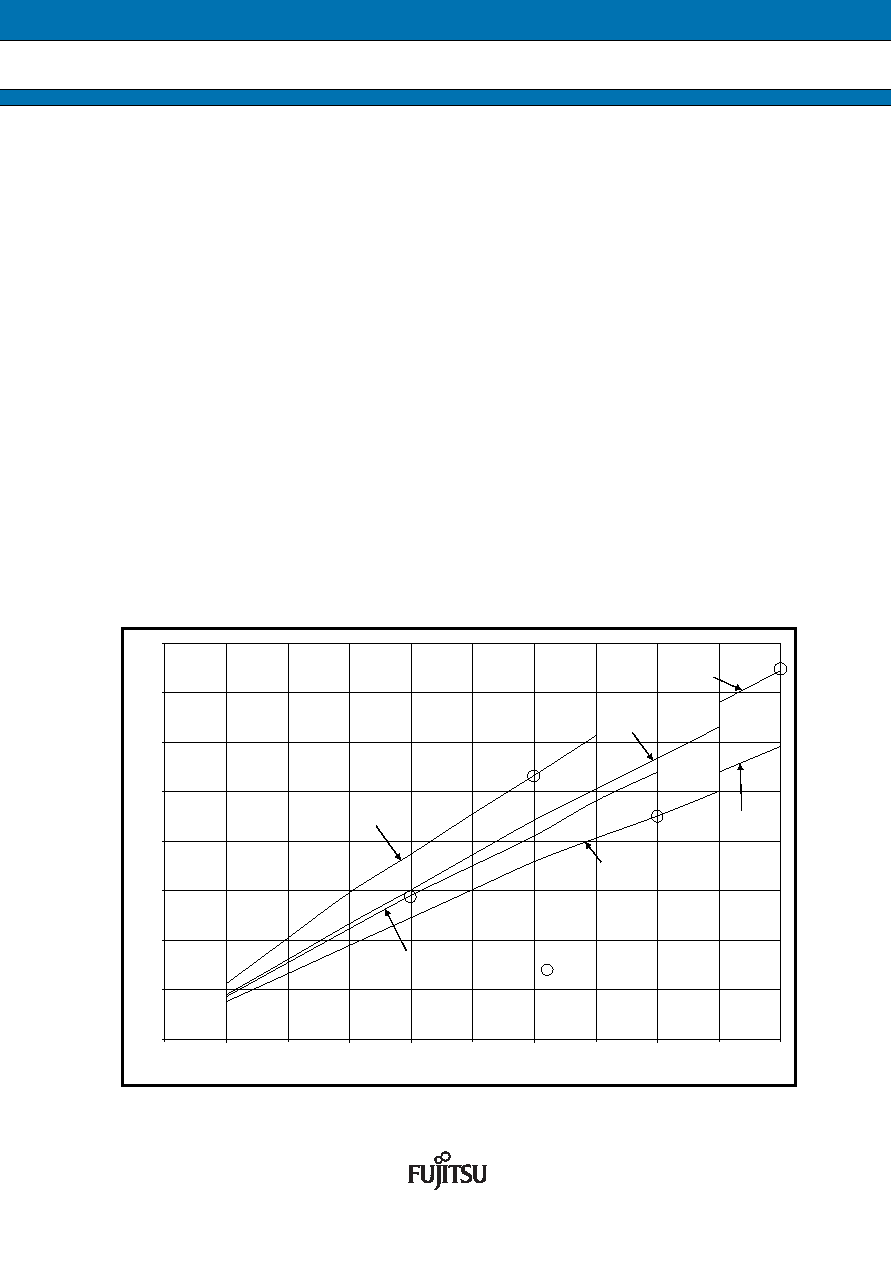

MB96F385 PLL Run mode currents
0
5
10
15
20
25
30
35
40
0
4
8
121620
242832
3640
CLKB/CLKP1 (MHz)
ICCP
L
(mA)
1 Flash wait state
(CLKS1=2*CLKB, 1.9V)
1 Flash wait state
(CLKS1=2*CLKB, 1.8V)
0 Flash wait states
(CLKS1=2*CLKB, 1.8V)
1 Flash wait state
(CLKS1=CLKB, 1.8V)
2 Flash wait states
(CLKS1=CLKB, 1.8V)
2 Flash wait states
(CLKS1=CLKB, 1.9V)
: Specified in "DC characteristics"
