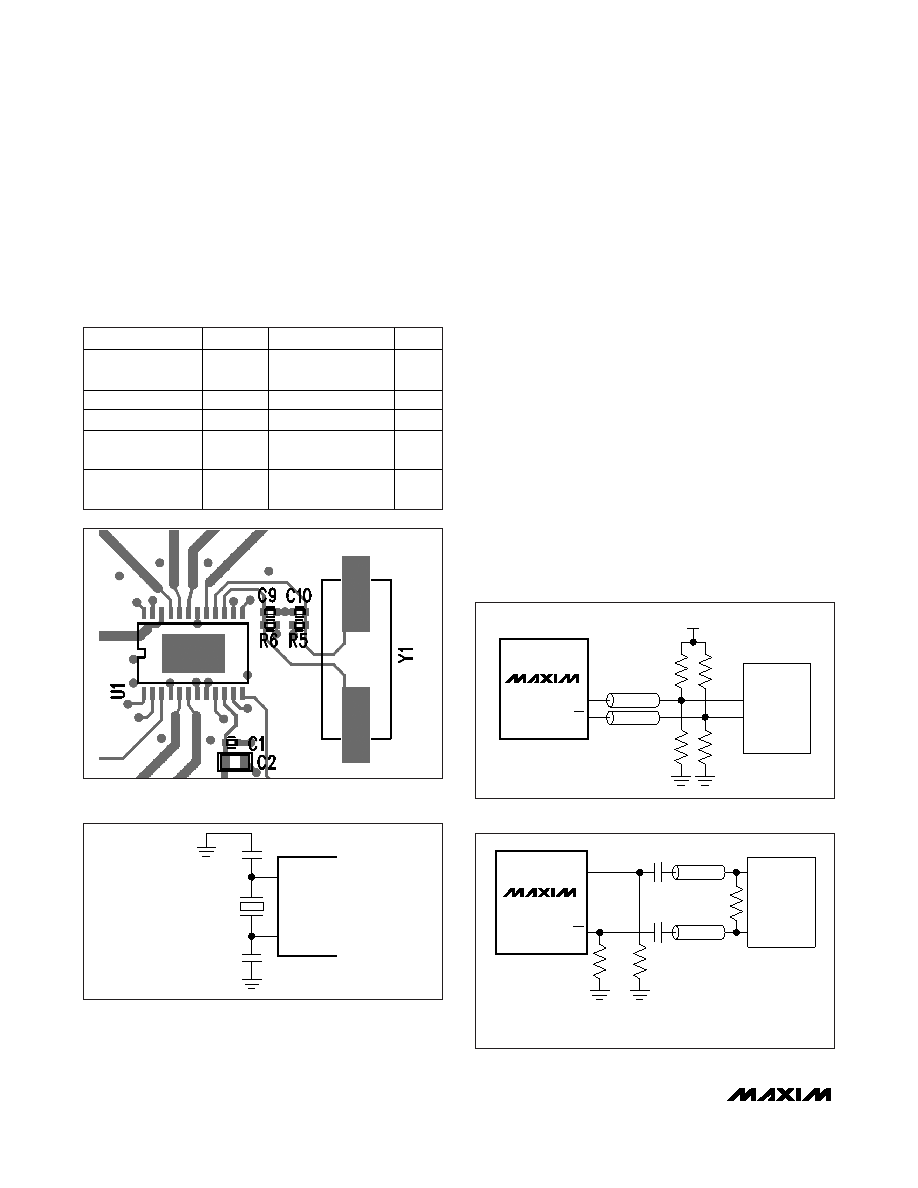

MAX3625B
Crystal Selection
The crystal oscillator is designed to drive a fundamental
mode, AT-cut crystal resonator. See Table 4 for recom-
mended crystal specifications. See Figure 3 for external
capacitance connection.
Crystal Input Layout
The crystal, trace, and two external capacitors should
be placed on the board as close as possible to the
MAX3625B’s X_IN and X_OUT pins to reduce crosstalk
of active signals into the oscillator. The example layout
shown in Figure 2 gives approximately 3pF of trace
plus footprint capacitance per side of the crystal. The
dielectric material is FR4 and dielectric thickness of the
reference board is 15 mils. Using a 25MHz crystal and
the capacitor values of C10 = 27pF and C9 = 33pF, the
measured output frequency accuracy is -14ppm at
+25°C ambient temperature.
Interfacing with LVPECL Outputs
The equivalent LVPECL output circuit is given in Figure 7.
These outputs are designed to drive a pair of 50
Ω trans-
mission lines terminated with 50
Ω to VTT = VCC - 2V. If a
separate termination voltage (VTT) is not available, other
termination methods can be used such as shown in
Figures 4 and 5. Unused outputs should be disabled and
may be left open. For more information on LVPECL termi-
nations and how to interface with other logic families, refer
to Application Note 291:
HFAN-01.0: Introduction to
LVDS, PECL, and CML.
Low-Jitter, Precision Clock
Generator with Three Outputs
8
____________________________________________________
MAX3625B Qx
82
Ω
Z0 = 50
Ω
Qx
Z0 = 50
Ω
82
Ω
130
Ω
130
Ω
+3.3V
HIGH
IMPEDANCE
Figure 4. Thevenin Equivalent of Standard PECL Termination
MAX3625B
Qx
150
Ω
100
Ω
Qx
Z0 = 50
Ω
Z0 = 50
Ω
HIGH
IMPEDANCE
150
Ω
0.1
μF
NOTE: AC-COUPLING IS OPTIONAL.
0.1
μF
Figure 5. AC-Coupled PECL Termination
Table 4. Crystal Selection Parameters
PARAMETER
SYMBOL
MIN
TYP
MAX
UNITS
Crystal Oscillation
Frequency
fOSC
24.8
27
MHz
Shunt Capacitance
CO
2.0
7.0
pF
Load Capacitance
CL
18
pF
Equivalent Series
Resistance (ESR)
RS
50
Maximum Crystal
Drive Level
300
μW
Figure 2. Crystal Layout
X_IN
X_OUT
27pF
CRYSTAL
(CL = 18pF)
33pF
Figure 3. Crystal, Capacitors Connection
