參數資料
型號： MAX11359AETL+
廠商： Maxim Integrated Products
文件頁數： 17/67頁
文件大?。?/td> 0K
描述： IC DAS SYSTEM 16BIT 40-TQFN
產品培訓模塊： Lead (SnPb) Finish for COTS
Obsolescence Mitigation Program
標準包裝： 50
類型： 數據采集系統（DAS）
分辨率（位）： 16 b
采樣率（每秒）： 512
數據接口： MICROWIRE?，QSPI?，串行，SPI?
電壓電源： 模擬和數字
電源電壓： 1.8 V ~ 3.6 V
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 40-WFQFN 裸露焊盤
供應商設備封裝： 40-TQFN-EP（6x6）
包裝： 管件
MAX11359A
16-Bit Data-Acquisition System with ADC, DAC,
UPIOs, RTC, Voltage Monitors, and Temp Sensor
24
Maxim Integrated
Detailed Description
The MAX11359A DAS features a multiplexed differential
16-bit ADC, 10-bit force-sense DACs, an RTC with an
alarm, a selectable bandgap voltage reference, a signal-
detect comparator, 1.8V and 2.7V voltage monitors, and
wake-up control circuitry, all controlled by a 4-wire serial
interface (See Figure 3 for the functional diagram).
The DAS directly interfaces to various sensor outputs and,
once configured, provides the stimulus, signal condition-
ing, and data conversion, as well as P support. See the
Applications section for sample MAX11359A applications.
The 16-bit ADC features programmable continuous con-
version rates as shown in Table 4, and gains of 1, 2, 4,
and 8 (Table 5) to suit applications with different power
TEMP
SENSOR
REF
AGND
OUTA
OUT2
SCM2
OUT1
AGND
REF
INM1
IN2-
SCM1
FBA
AIN1
SNO1
SNC1
TEMP+
TEMP-
SNO2
SNC2
AIN2
10:1
MUX
NEG
10:1
MUX
POS
Av = 1, 2, 4, 8 V/V
POLARITY
FLIPPER
PROG. Vos
PGA
Av = 1, 1.6384, 2 V/V
UPIO
DGND
AGND
AVDD
DVDD
SERIAL
INTERFACE
DIN
CS
DOUT
SCLK
1.25V BANDGAP
REF
16-BIT ADC
IN+
IN-
REF
OP1
10-BIT DAC
OUTA
REF
FBA
BUF
SWA
PGA
OUT1
SNO1
SNC1
SCM1
CMP
UPIO1
UPIO2
UPIO3
UPIO4
32.768kHz
OSCILLATOR
32KIN
32KOUT
WATCHDOG
TIMER
4.9152MHz HF
OSCILLATOR
AND FLL
CLK
CLK32K
AIN2
AIN1
INTERRUPT
INT
PWM
CLK32K
INPUT/OUTPUT
CONTROL
DVDD (1.8V)
VOLTAGE
MONITOR
RTC AND
ALARM
SNO2
SNC2
SCM2
CHARGE-
PUMP
DOUBLER
CF+
CF-
IN1-
IN1+
PROG
CURRENT
SOURCE
TEMP+
TEMP-
32K
AIN2
AIN1
CPOUT (2.7V)
VOLTAGE
MONITOR
LINEAR 1.65V
VOLTAGE
REGULATOR
CPOUT
REG
STATUS
4
RESET
LDVD
ALD
CRDY
SDC
ADD
ADOU
UPR<4:1>
4
UPF<4:1>
LCPD
16
CONTROL
LOGIC
HFCLK
M32K
HFCLK
WDTO
DVDD
MAX11359A
OP2
OUT2
IN2-
IN2+
SPDT1
SPDT2

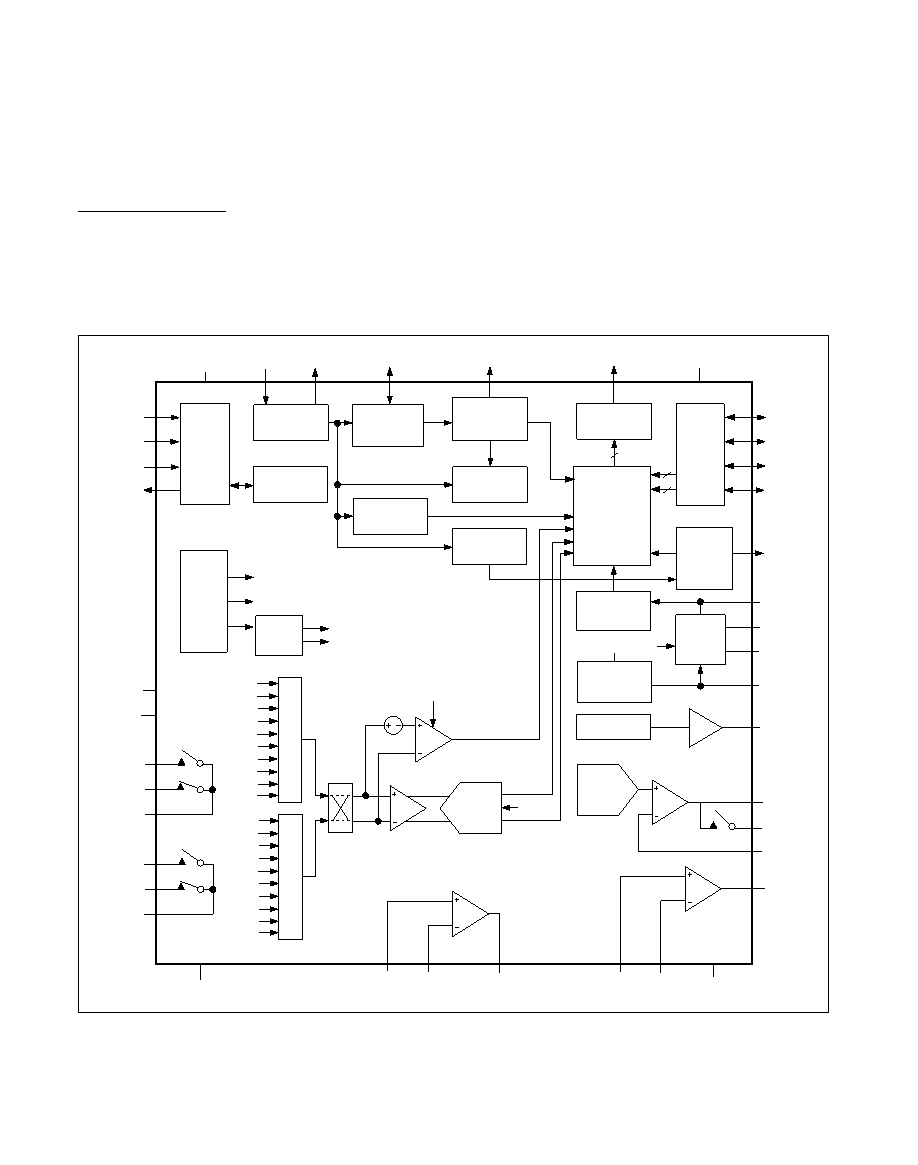

Figure 3. MAX11358B Functional Diagram
