106
Timers’ functions for three-phase motor control
Under
development
Preliminary Specifications REV.B
Specifications in this manual are tentative and subject to change.
Mitsubishi microcomputers
M16C / 6N Group
SINGLE-CHIP 16-BIT CMOS MICROCOMPUTER
Timer A4 output
Trigger signal for
timer Ai start
(timer B2 overflow
signal)
Timer B2
U phase
Dead time
A carrier wave of triangular waveform
Carrier wave
Signal wave
Timber B2 interrupt occurres
Rewriting timer A4 and timer A4-1.
Possible to set the number of overflows to generate an
interrupt by use of the interrupt occurrences frequency
set circuit
U phase
output signal
m
nn
mp
o
Trigger signal: set to triangular wave modulation mode and to three-phase mode 1
Control signal for
timer A4 reload
m
The three-phase
shift register
shifts in
synchronization
with the falling
edge of the A4
output.
U phase
output signal

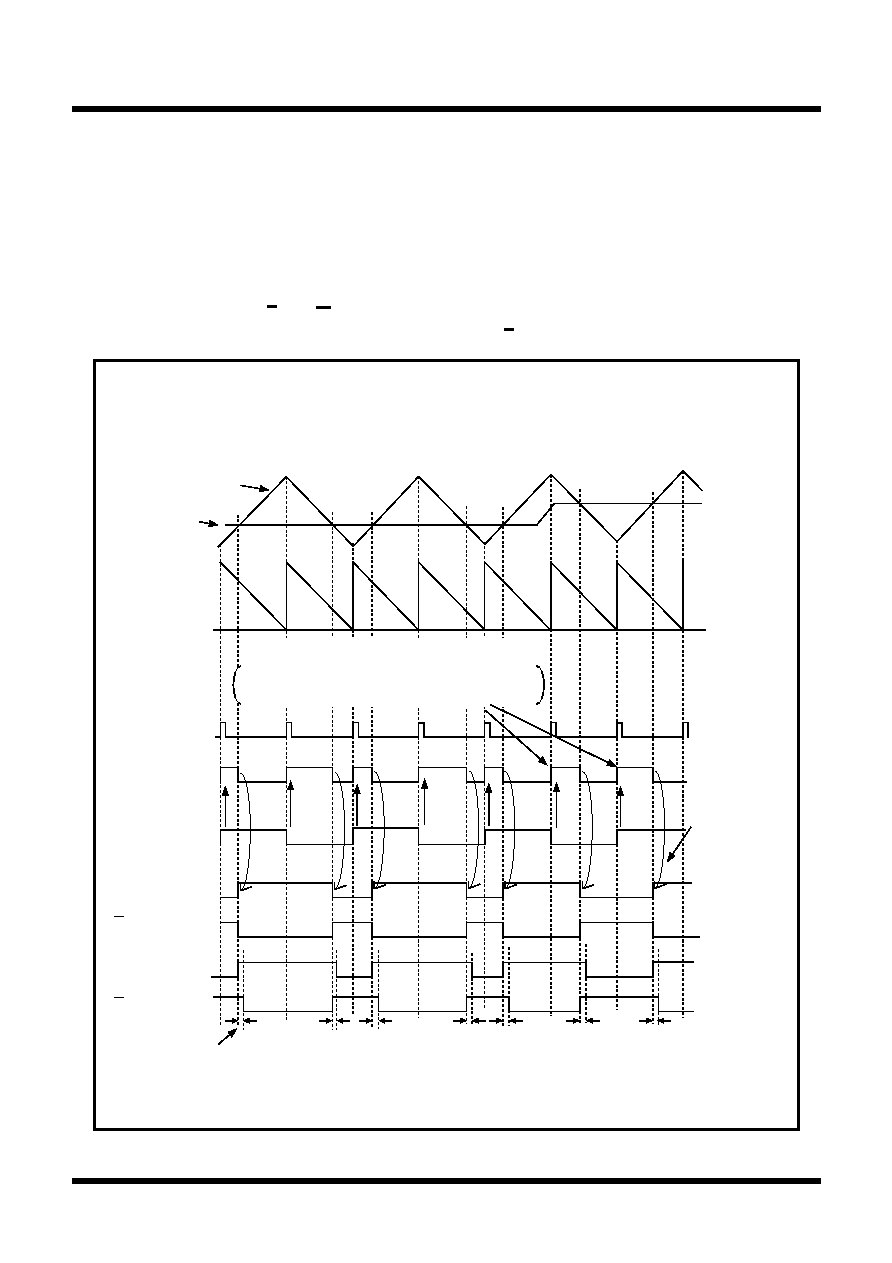

Figure 11-6. Timing chart of operation (1)
is generated by these workings repeatedly. With the exception that the three-phase output shift register on
the U phase side is used, the workings in generating a U phase waveform, which has the opposite phase of
the U phase waveform, are the same as in generating a U phase waveform . In this way, a waveform can be
picked up from the applicable terminal in a manner in which the L level of the U phase waveform doesn’t lap
over that of the U phase waveform, which has the opposite phase of the U phase waveform. The width of the
“L” level too can be adjusted by varying the values of timer B2, timer A4, and timer A4-1. In dealing with the
V and W phases, and V and W phases, the latter are of opposite phase of the former, have the
corresponding timers work similarly to dealing with the U and U phases to generate an intended waveform.
