LTC3609
3609fb
applicaTions inForMaTion

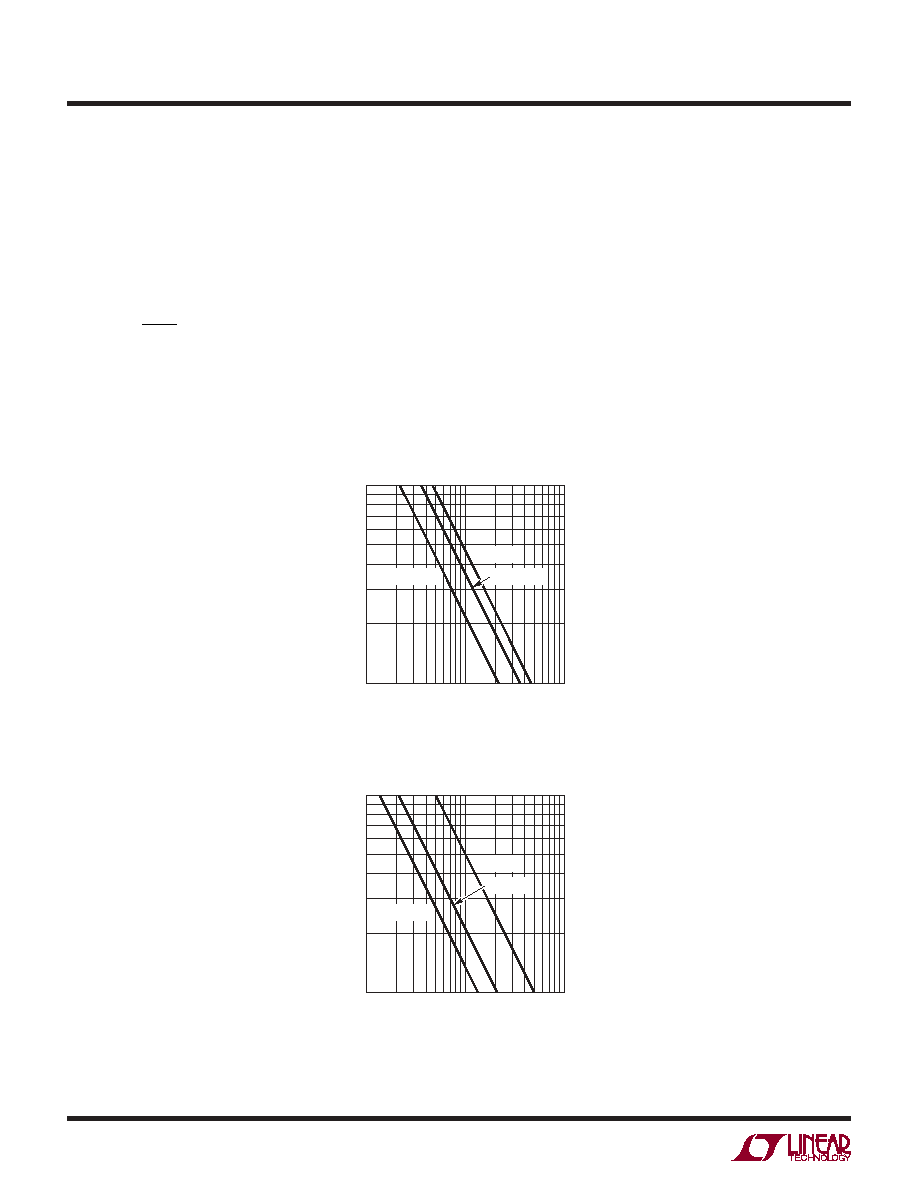

Figure1a.SwitchingFrequencyvsRON(VON=0V)
Figure1b.SwitchingFrequencyvsRON(VON=INTVCC)
Because the voltage at the ION pin is about 0.7V, the cur-
rent into this pin is not exactly inversely proportional to
VIN, especially in applications with lower input voltages.
To correct for this error, an additional resistor RON2 con-
nected from the IONpintothe5VINTVCCsupplywillfurther
stabilize the frequency.
R
V
R
ON
2
5
0 7
=
.
Changes in the load current magnitude will also cause
frequency shift. Parasitic resistance in the MOSFET
switches and inductor reduce the effective voltage across
the inductance, resulting in increased duty cycle as the
load current increases. By lengthening the on-time slightly
as current increases, constant frequency operation can be
maintained. This is accomplished with a resistive divider
from the ITH pin to the VON pin and VOUT. The values
required will depend on the parasitic resistances in the
specific application. A good starting point is to feed about
25% of the voltage change at the ITH pin to the VON pin
as shown in Figure 2a. Place capacitance on the VON pin
to filter out the ITH variations at the switching frequency.
The resistor load on ITH reduces the DC gain of the error
amp and degrades load regulation, which can be avoided
by using the PNP emitter follower of Figure 2b.
RON (k)
100
SWITCHING
FREQUENCY
(kHz)
1000
10000
3609 F01a
VOUT = 3.3V
VOUT = 1.5V
VOUT = 2.5V
RON (k)
100
SWITCHING
FREQUENCY
(kHz)
1000
10000
3609 F01b
VOUT = 3.3V
VOUT = 12V
VOUT = 5V
