參數資料
型號： LTC3414MPFE#PBF
廠商： LINEAR TECHNOLOGY CORP
元件分類： 穩壓器
英文描述： 9.5 A SWITCHING REGULATOR, 4000 kHz SWITCHING FREQ-MAX, PDSO20
封裝： 4.40 MM, LEAD FREE, PLASTIC, TSSOP-20
文件頁數： 10/16頁
文件大小： 268K
代理商： LTC3414MPFE#PBF
LTC3414
3
3414fb

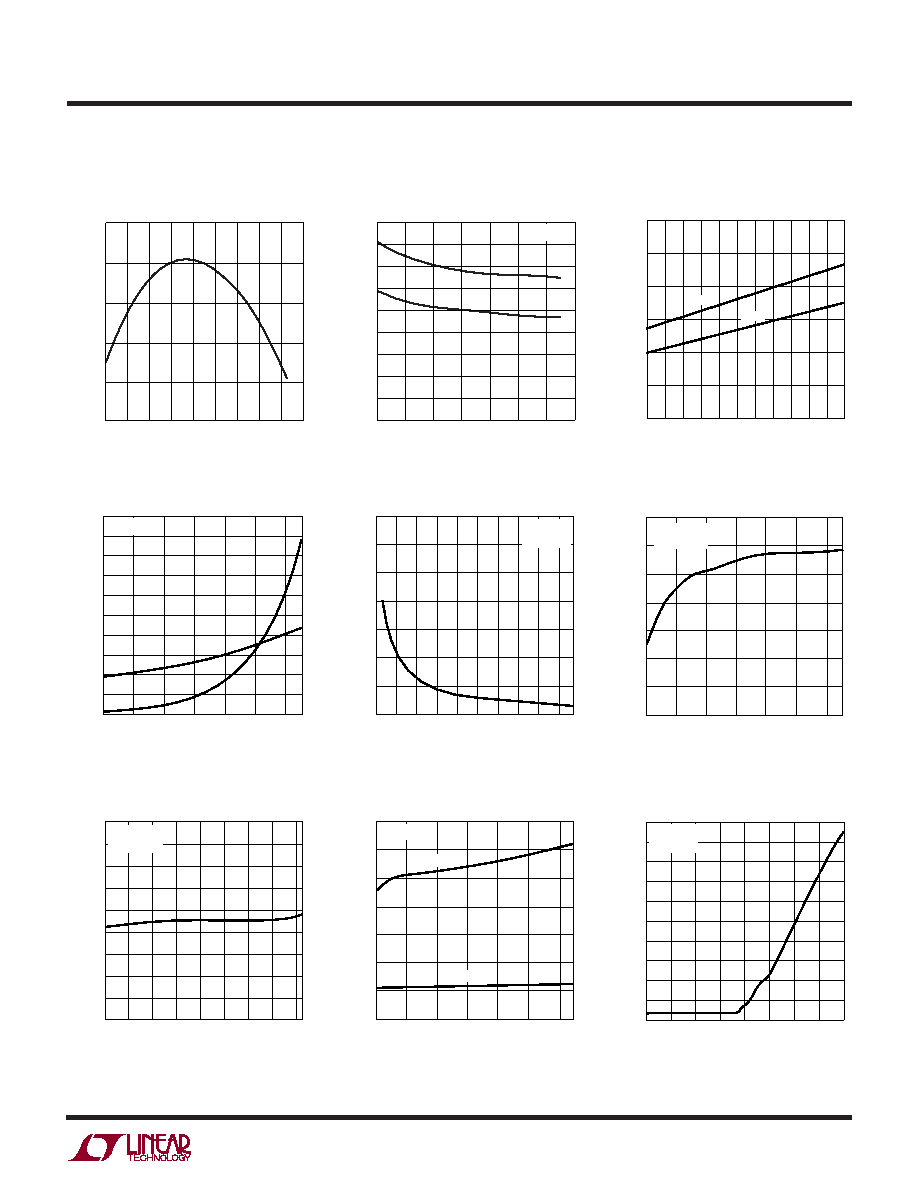

TYPICAL PERFOR A CE CHARACTERISTICS
UW
VREF vs Temperature, VIN = 3.3V
Switch On-Resistance vs
Input Voltage
Switch On-Resistance vs
Temperature, VIN = 3.3V
TEMPERATURE (
°C)
–40
0.795
V
REF
(V)
0.796
0.798
0.799
0.800
0
40
60
140
3414 G01
0.797
–20
20
80 100 120
INPUT VOLTAGE (V)
2.25 2.75 3.25
3.75
4.25 4.75
5.25
5.75
ON-RESISTANCE
(m
Ω
)
90
80
70
60
50
40
30
20
10
0
3414 G02
PFET
NFET
TA = 25°C
TEMPERATURE (
°C)
–40
ON-RESISTANCE
(m
Ω
)
120
100
80
60
40
20
0
–25
3414 G03
–10 520 35 50 65 80 95 110 125
PFET
NFET
INPUT VOLTAGE (V)
2.25
SWITCH
LEAKAGE
CURRENT
(nA)
20
18
16
14
12
10
8
6
4
2
0
3.25
4.25
4.75
3414 G04
2.75
3.75
5.25
INPUT VOLTAGE (V)
2.25
3.25
4.25
4.75
2.75
3.75
5.25
PFET
NFET
ROSC (k)
25
FREQUENCY
(kHz)
7000
6000
5000
4000
3000
2000
1000
0
3414 G05
225
925
825
725
625
525
125
325 425
1040
1020
1000
980
960
940
920
900
3414 G06
FREQUENCY
(kHz)
TEMPERATURE (
°C)
–40
60
1090
1070
1050
1030
1010
990
970
950
930
910
3414 G07
–20
120
020
40
80
100
INPUT VOLTAGE (V)
2.25
350
300
250
200
150
100
50
0
3.75
4.75
3414 G08
2.75
3.25
4.25
5.25
QUIESCENT
CURRENT
(
μ
A)
BURST CLAMP VOLTAGE (V)
0
MINIMUM
PEAK
INDUCTOR
CURRENT
(A)
5.0
4.5
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0
0.2
0.4
0.5
3414 G09
0.1
0.3
0.6
0.7
0.8
FREQUENCY
(kHz)
ACTIVE
SLEEP
VIN = 3.3V
TA = 25°C
VIN = 3.3V
TA = 25°C
VIN = 3.3V
ROSC = 294k
TA = 25°C
Frequency vs Temperature
DC Supply Current vs Input
Voltage
Minimum Peak Inductor Current
vs Burst Clamp Voltage
Switch Leakage vs Input Voltage
Frequency vs ROSC
Frequency vs Input Voltage
