ICS8308AGI REVISION C APRIL 4, 2013
12
2013 Integrated DeviceTechnology, Inc.
ICS8308I Data Sheet
LOW SKEW, 1-TO-8 DIFFERENTIAL/LVCMOS-TO-LVCMOS FANOUT BUFFER
SCHEMATIC EXAMPLE

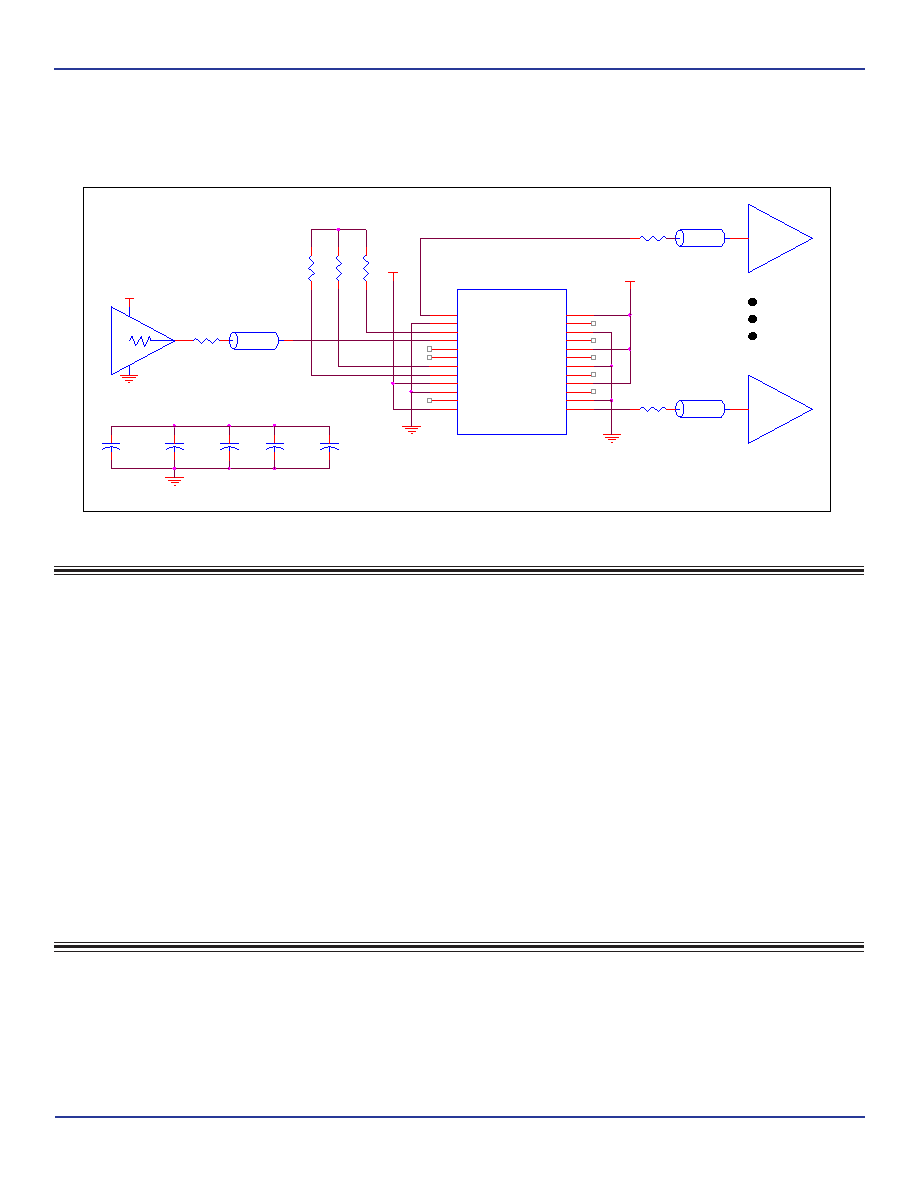

Figure 3 shows a schematic example of the ICS8308I. In this
example, the LVCMOS_CLK input is selected. The decoupling
FIGURE 3. ICS8308I LVPECL BUFFER SCHEMATIC EXAMPLE
C4
0.1u
(U1,9)
R1
43
VDD
Zo = 50 Ohm
(U1,16)
R10
1K
R11
43
C2
0.1u
C3
0.1u
VDD
(U1,20)
U1
ICS8308I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Q0
GND
CLK_SEL
LVCMOS_CLK
CLK
nCLK
CLK_EN
OE
VDD
GND
Q1
VDDO
Q7
GND
Q6
VDDO
Q5
GND
Q4
VDDO
Q3
GND
Q2
VDDO
VDD=3.3V
R9
1K
(U1,12)
R8
43
Ro ~ 7 Ohm
3.3V_LVCMOS
3.3V LVCMOS/LVTTL
C5
0.1u
R12
1K
VDD
(U1,24)
Zo = 50 Ohm
VDD
3.3V LVCMOS/LVTTL
C1
0.1u
capacitors should be physically located near the power pin.
INPUTS:
LVCMOS_CLK INPUT
For applications not requiring the use of an LVCMOS_CLK, it
can be left floating. Though not required, but for additional
protection, a 1k
Ω resistor can be tied from the LVCMOS_CLK
input to ground.
CLK/nCLK INPUTS
For applications not requiring the use of the differential input,
both CLK and nCLK can be left floating. Though not required, but
for additional protection, a 1k
Ω resistor can be tied from CLK to
ground.
LVCMOS CONTROL PINS
All control pins have internal pullups or pulldowns; additional
resistance is not required but can be added for additional
protection. A 1k
Ω resistor can be used.
RECOMMENDATIONS FOR UNUSED INPUT AND OUTPUT PINS
OUTPUTS:
LVCMOS OUTPUTS
All unused LVCMOS output
s can be left floating. There should be
no trace attached.
Power On Sequence
There is no power on sequence requirement for the V
DD
and V
DDO.
If the V
DDO
is turned on before the V
DD,
there will be unknown
state at the outputs during initial condition when the V
DDO
is on
and V
DD
is off.
