Display Position and DD.RAM Addresses
Left side
(Display position)
Right side
1
2
10
11
19
20
First line
00H
01H........................09H
0AH .......................12H
13H
Second line
40H
41H........................49H
4AH .......................52H
53H
Note: The return home instruction resets the cursor to location 00H.

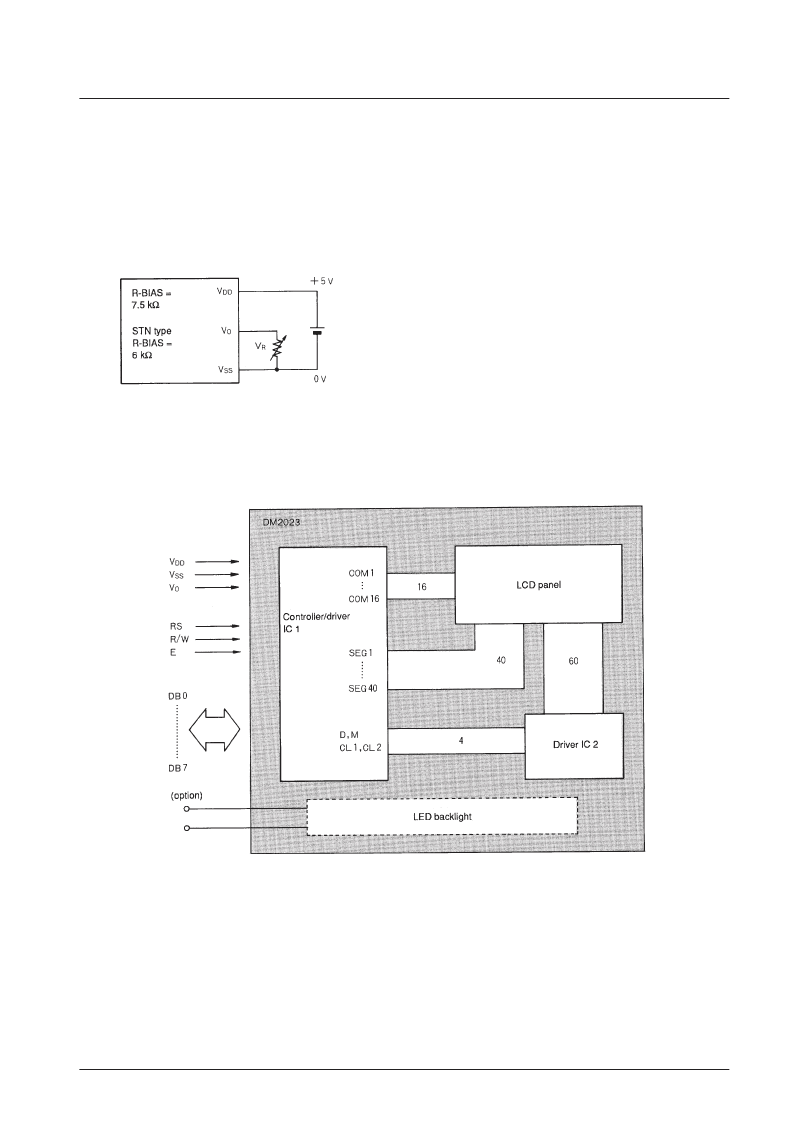

Supply Circuit Examples
Note: When the V
R
is set to 5 k
for TN versions or 4 k
for STN
versions, the LCD drive voltage can be varied over a range
of from 3 to 5 V.
Block Diagram
No. 4433-6/11
DM2023
IC 1: HD44780 or LC7985NA-8733
IC 2: SED1181FLA or NJU6417
