參數資料
型號： VTV300
廠商： Electronic Theatre Controls, Inc.
英文描述： 30 Watts, 25 Volts VHF Television - Band III
中文描述： 30瓦，25伏特，甚高頻電視-第三波段
文件頁數： 3/3頁
文件大小： 402K
代理商： VTV300
VTV- 300

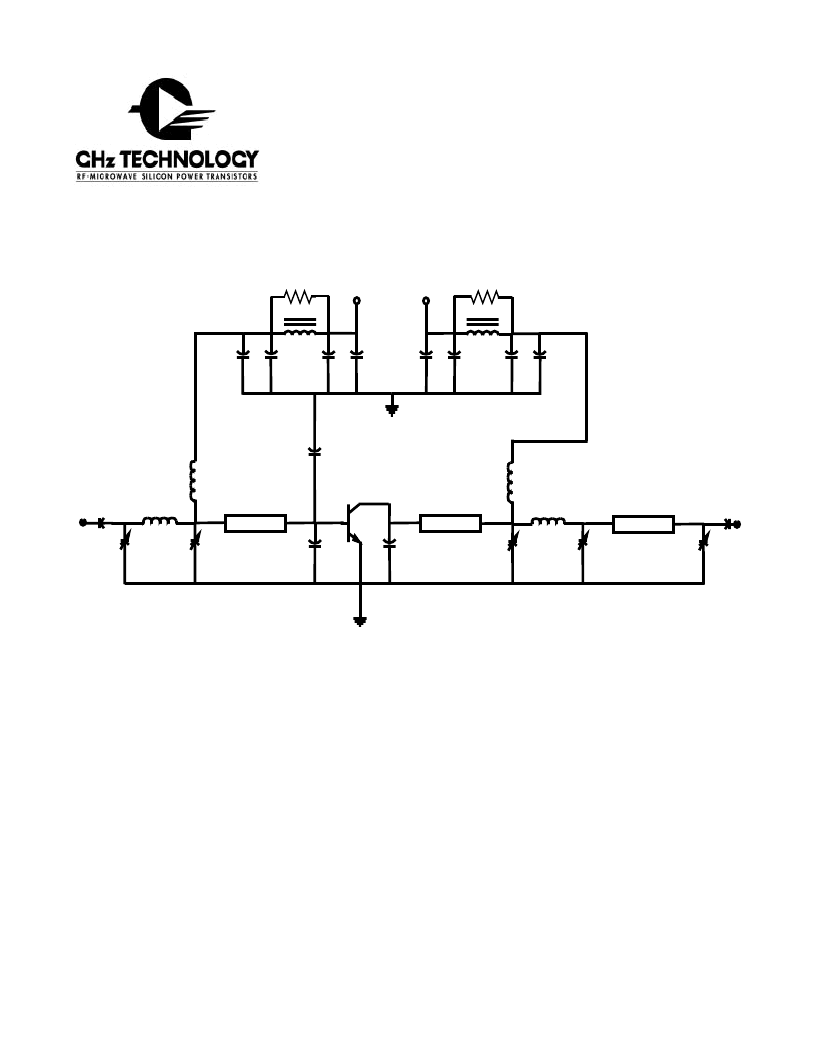

VTV-300 RF Test Circuit (Tunable 175-225 MHz)
Recommended Bias: V
CE
=25V, I
C
=5.0 A (DC Bias not shown)
C1, C10, C11, C18........ 220pf ceramic chip
C2.................................. 5-70pf compression mica
C3, C7........................... 11-170pf compression mica
C4, C5, C6..................... 68 pf ceramic chip
C8, C9........................... 4-40pf compression mica
C12, C17....................... 390 ceramic chip
C13, C16....................... 1mf electrolytic
C14, C15....................... 50 mf electrolytic
L1................................. Copper strap 1,20" x .10" x .025"
C1
C2
L1
C3
L2
L3
C4
C5
C11
C12
L8
C13
C14
R4
V
B
V
C
Q1
C6
L4
L5
C7
L6
C8
L7
C15
C16
C17
C18
L9
R2
C9
C10
L2..................... 0.1 nH wire wound
L3..................... 50 W line .925" long
L4..................... 50 W line .465" long
L5..................... 5 turns #24 wire, .12" I.D.
L6..................... Copper strap 1.10" x .15" x .075"
L7..................... 50 W line .960" long
L8, L9................ 9 turns #22 wire on F627-8 Q1 torroid
R1, R2............... 15 W 1/2 watt carbon (10%)
Board Material is 1/16" Teflon Fiberglass.
August 1996
