PD78363A, 78365A, 78366A, 78368A
42
3.7
REAL-TIME OUTPUT PORT (RTP)
The real-time output port is a 4-bit port that can output the contents of the real-time output port register (RTP)
in synchronization with the trigger signal from the real-time pulse unit (RPU). It can output synchronization
pulses of multiple channels.
Also, PWM modulation can be applied to P00-P03.

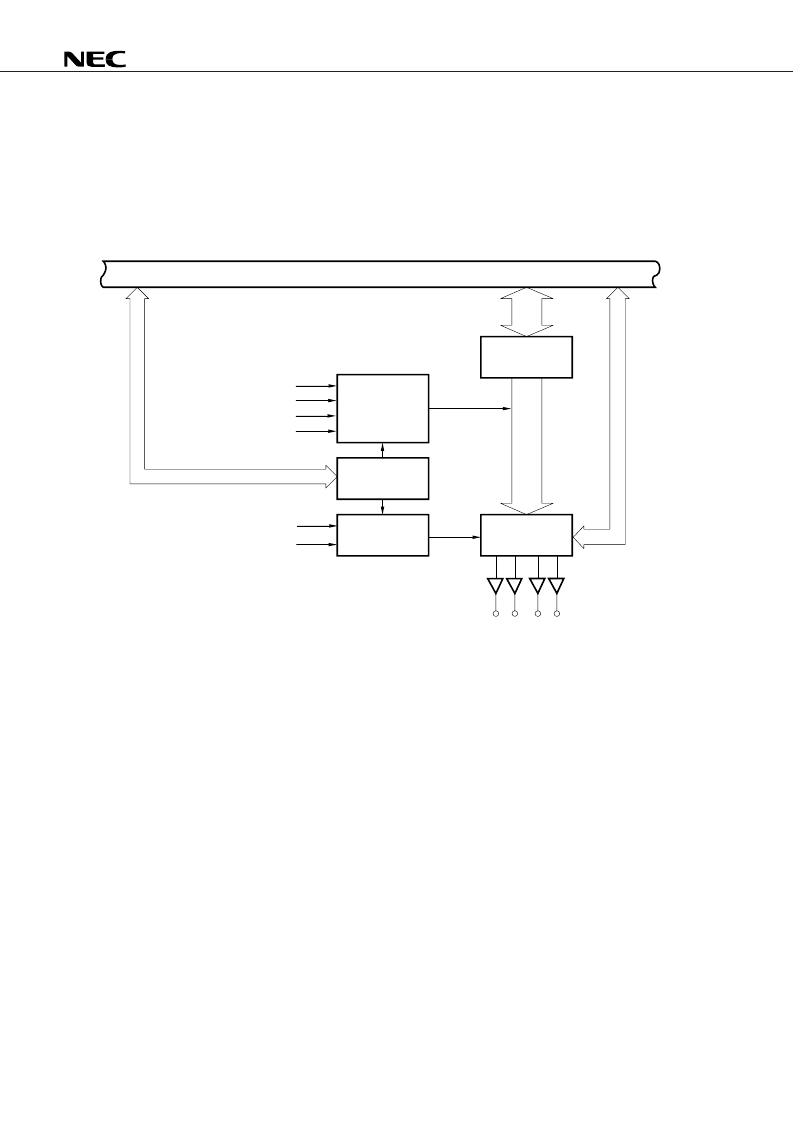

Figure 3-13. Block Diagram of Real-Time Output Port
4
4
RTP
P03P02 P01P00
PWM0
PWM1
Internal bus
INTCM03 (from RPU)
INTCM10 (from RPU)
INTP0/INTCC30 (from RPU)
Software trigger
Output trigger
control circuit
RTPM
PWM signal
control circuit
Output latch
(P03-P00)
