SLVSB09
– SEPTEMBER 2011

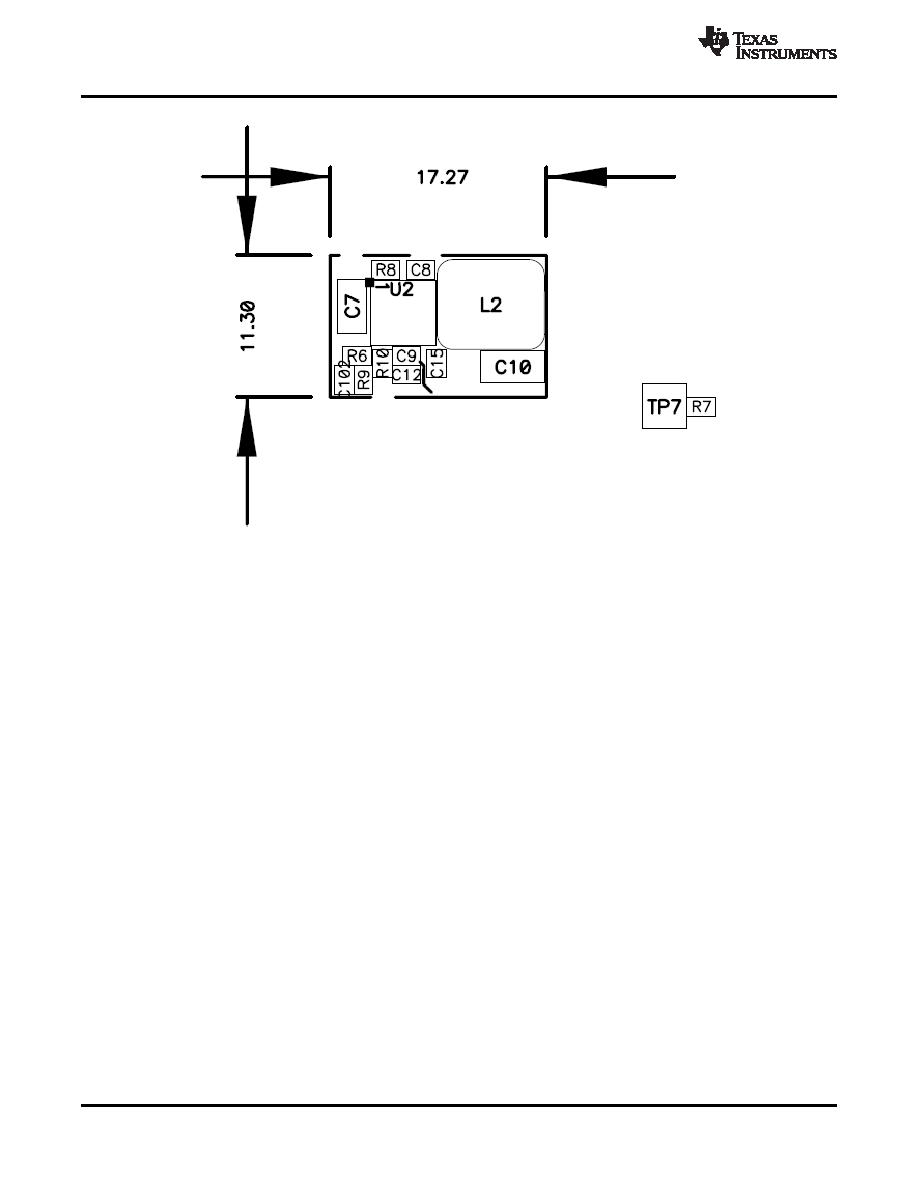

Figure 49. Ultra-Small PCB Layout Using TPS54623 (PMP4854-2)
Estimated Circuit Area
The estimated printed circuit board area for the components used in the design of Figure 31 is 0.58 in2
(374mm2). This area does not include test points or connectors.
30
Copyright
2011, Texas Instruments Incorporated
Product Folder Link(s) :TPS54623
