TIPL770
NPN SILICON POWER TRANSISTOR
4
MARCH 1984 - REVISED MARCH 1997
P R O D U C T I N F O R M A T I O N

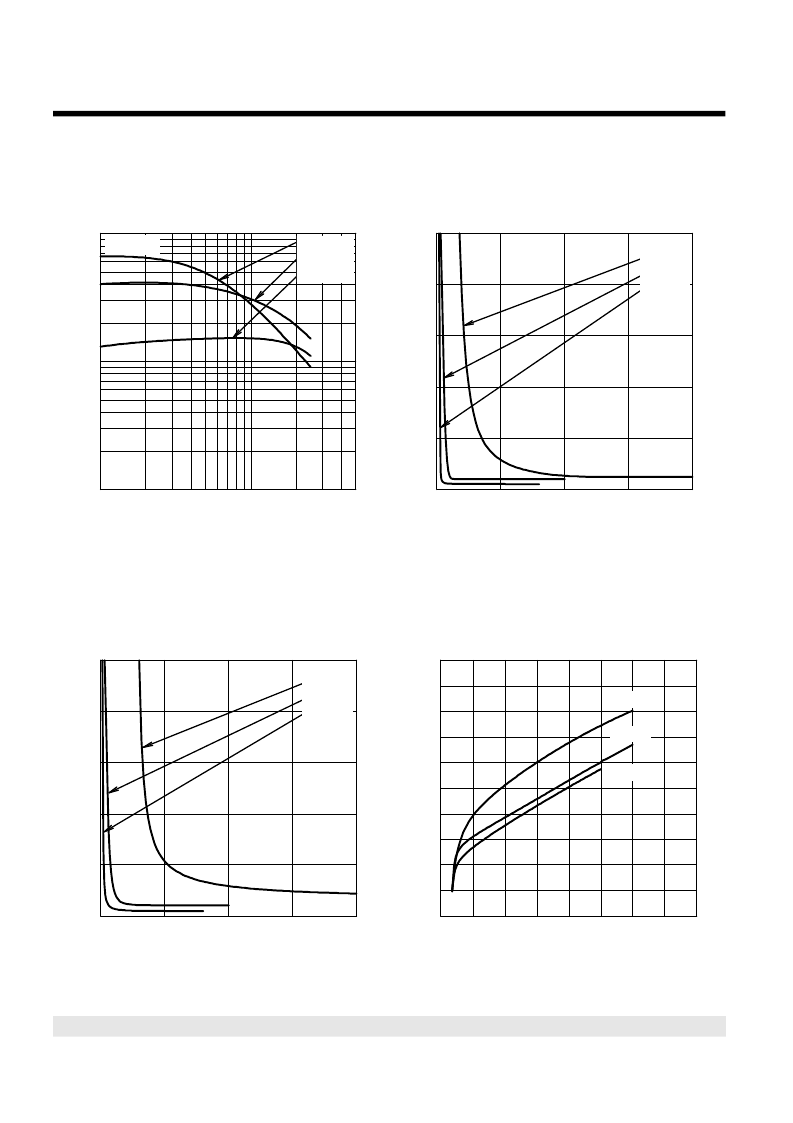

TYPICAL CHARACTERISTICS
Figure 3.
Figure 4.
Figure 5.
Figure 6.
TYPICAL DC CURRENT GAIN
vs
COLLECTOR CURRENT
I
C
- Collector Current - A
5·0
0·1
1·0
h
F
1·0
10
100
TCP770AD
T
C
= 125°C
T
C
= 25°C
T
C
= -65°C
V
CE
= 5 V
COLLECTOR-EMITTER SATURATION VOLTAGE
vs
BASE CURRENT
5
I
B
- Base Current - A
0
0·5
1·0
1·5
2·0
V
C
0
1
2
3
4
TCP770AE
T
C
= 25°C
I
C
= 2.5 A
I
C
= 1.0 A
I
C
= 0.5 A
COLLECTOR-EMITTER SATURATION VOLTAGE
vs
BASE CURRENT
5
I
B
- Base Current - A
0
0·5
1·0
1·5
2·0
V
C
0
1
2
3
4
TCP770AF
I
C
= 2.5 A
I
C
= 1.0 A
I
C
= 0.5 A
T
C
= 100°C
BASE-EMITTER SATURATION VOLTAGE
vs
BASE CURRENT
I
B
- Base Current - A
0
0·2
0·4
0·6
0·8
1·0
1·2
1·4
1·6
V
B
0·7
0·8
0·9
1·0
1·1
1·2
TCP770AG
I
C
= 0.5 A
I
C
= 2.5 A
I
C
= 1 A
