TDA7410ND

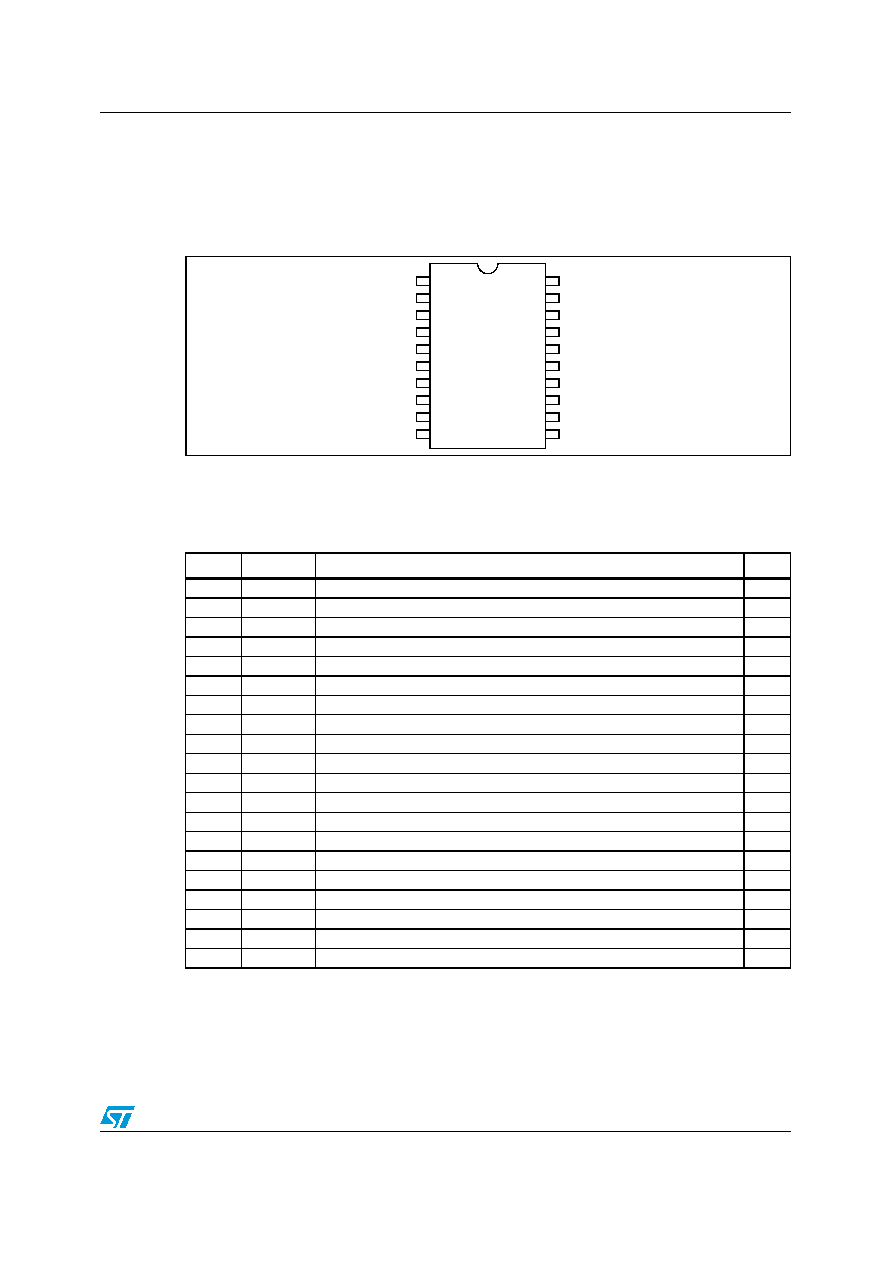

Pins description and connection diagram
2
Pins description and connection diagram
2.1
Connection diagram
Figure 2.
Connection diagram
2.2
Pin description
Pin Type:
I = input
O = Output
I/O = Input/Output
S = Supply
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
CASS_R
CASS_L
CDR
CDG
CDL
AUX_R
AUX_L
AM
MPX
LEVEL
CREF
OUT_LF
OUT_RF
OUT_LR
OUT_RR
VDD
GND
SDA
SCL
MUTE
Table 2.
Pins list
N°
Pin #
Function
Type
1
CASS_R
Cassette Input Right
I
2
CASS_L
Cassette Input Left
I
3
CDR
CD Right Channel Input
I
4
CDG
Ground reference CD
I
5
CDL
CD Left Channel Input
I
6
AUX_R
Aux Input Right
I
7
AUX_L
Aux Input Left Channel
I
8
AM
AM input
I
9
MPX
FM Input (MPX)
I
10
LEVEL
Level Input Stereodecoder
I
11
MUTE
Mute
I
12
SCL
I2C Clock Line
I
13
SDA
I2C Data Line
I/O
14
GND
Supply Ground
S
15
VDD
Supply Voltage
S
16
OUT_RR
Right Rear Speaker Output
O
17
OUT_LR
Left Rear Speaker Output
O
18
OUT_RF
Right Front Speaker Output
O
19
OUT_LF
Left Front Speaker Output
O
20
CREF
Reference Capacitor Pin
O
