參數資料
| 型號： | SL2304NZZI-1 |
| 廠商： | Silicon Laboratories Inc |
| 文件頁數： | 1/9頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC BUFFER 140MHZ 4CH 3.3V 8TSSOP |
| 標準包裝： | 100 |
| 類型： | 扇出緩沖器（分配） |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 1:4 |
| 差分 - 輸入:輸出： | 無/無 |
| 輸入： | 時鐘 |
| 輸出： | LVCMOS |
| 頻率 - 最大： | 140MHz |
| 電源電壓： | 2.97 V ~ 3.63 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | * |
| 封裝/外殼： | * |
| 供應商設備封裝： | * |
| 包裝： | * |
Rev 2.1, May 6, 2008
Page 1 of 9
2400 West Cesar Chavez, Austin, TX 78701
1+(512) 416-8500
1+(512) 416-9669
www.silabs.com
SL2304NZ
Key Features
DC to 140 MHz operating frequency range
Low output clock skew: 50ps-typ
Low part-to-part output skew: 100 ps-typ
Low output propogation delay: 2.5ns-typ
3.3V +/-10% operation supply voltage
Low power dissipation:
- 7 mA-typ at 33MHz
- 9 mA-typ at 66MHz
- 12 mA-typ at 133MHz
One input to four output fanout buffer drivers
Output Enable (OE) control function
Available in 8-pin TSSOP package
Available in Commercial and Industrial grades
Available in Lead (Pb) free package
Applications
General Purpose PCI/PCI-X Clock Buffer
Printers, MFPs and Digital Copiers
PCs and Work Stations
Routers, Switches and Servers
Datacom and Telecom
High-Speed Digital Embeded Systems
Description
The SL2304NZ is a low skew, jitter and power fanout
Buffer designed to produce up to four (4) clock outputs
from one (1) reference input clock, for high speed clock
distribution, including PCI/PCI-X applications.
The SL2304NZ products operate from DC to 140MHz.
The only difference between SL2304NZ-1 and SL2304NZ-
1Z is the OE logic implementation. Refer to the Available
OE Logic Configuration Table. 1
Refer to SL23EP04NZ products for DC to 220MHz-max
frequency range and 2.5V to 3.3V power supply operation,
improved skew, jitter and higher drive options.
Benefits
Up to four (4) distribution of input clock
Low propogation delay
Low output-to-output skew
Low output clock Jitter
Low power dissipation

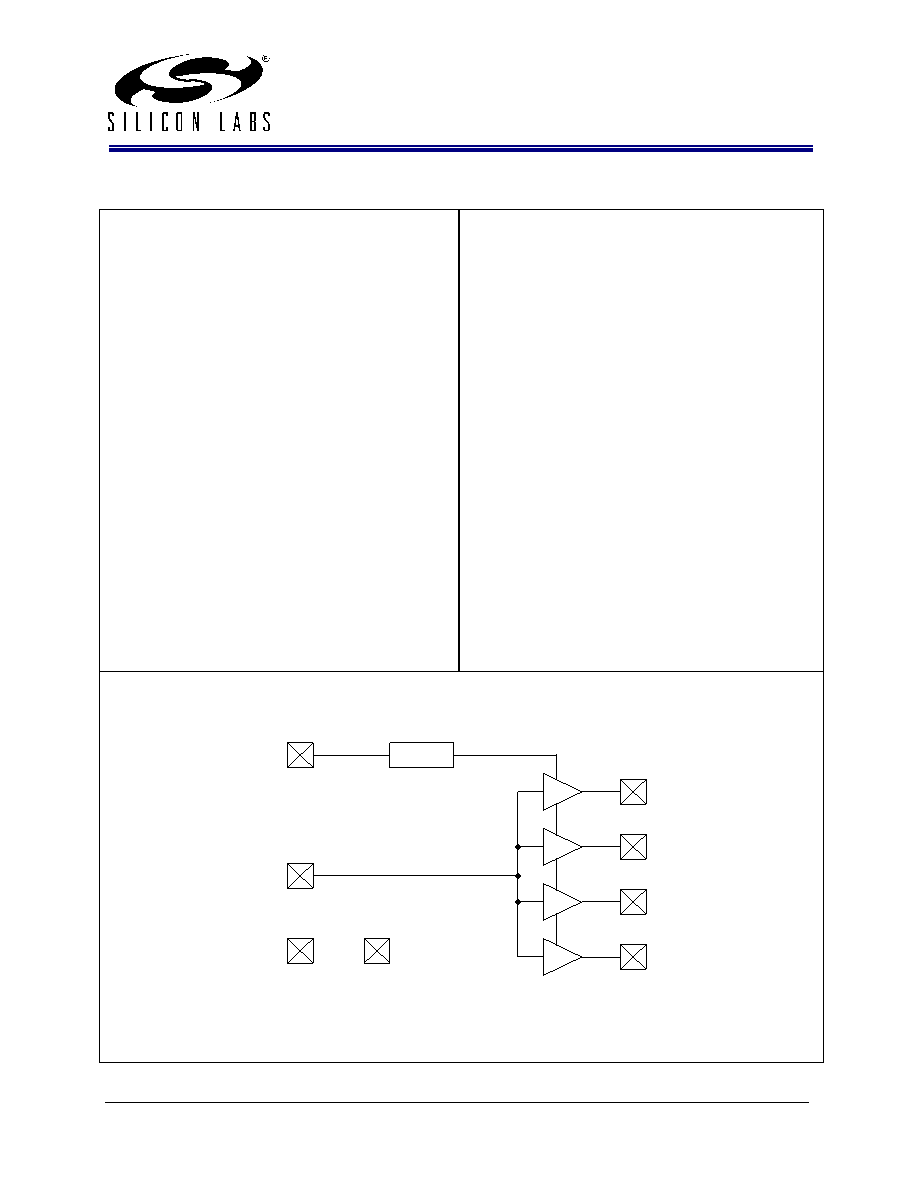

Block Diagram
Logic
Control
CLK1
CLK2
CLK3
CLK4
CLKIN
OE
GND
VDD
Low Jitter and Skew DC to 140MHz Clock Buffer
