DESIGNED & DIMENSIONED
IN MILLIMETERS[INCHES]
THIS PRODUCT MANUFACTURED
WITH LEAD-FREE PROCESSING
Pb
DO NOT
SCALE FROM
THIS PRINT
PLATING
-G: .000030" GOLD ON
CONTACT AREAS,
NICKEL ON SHELLS
LENGTH
-X.XX ("A", SEE TABLE 1)
(0.17M[6.69] MIN - 5.00M[196.85] MAX
END 1 OPTIONS
-AMS: SEALED USB A
(USB A END SEALED ONLY)
-BMS: SEALED USB B
(USB B END SEALED ONLY)
NOTE:
-2.00, -3.00, AND -5.00 ARE CATALOG STANDARD LENGTHS.
FOR OTHER LENGTHS (0.17M[6.69] MIN - 5.00M[196.85] MAX)
CONTACT SAMTEC.
SCPU-17-X-X.XX-XXX-XXX
-AMS: SEALED USB A
(USB A END SEALED ONLY)
-BMS: SEALED USB B
(USB B END SEALED ONLY)
-AM: USB A NOT SEALED
(USB A END NOT SEALED ONLY)
-BM: USB B NOT SEALED
(USB B END NOT SEALED ONLY)
-BC: BLUNT CUT
(SEE SHEET3 )
END 2 OPTIONS
10.00
±5.00
.394
±.197
LABEL-ET
42.00 1.6535
REF
01
02
03
04
SEE NOTE 8
01
04
SEE NOTE 8
(SEE NOTE 16 & 17)
"B" REF (SEE TABLE 1)
("B" = "A" +36.5[1.45])
SEE NOTE 6
(2 PLCS)

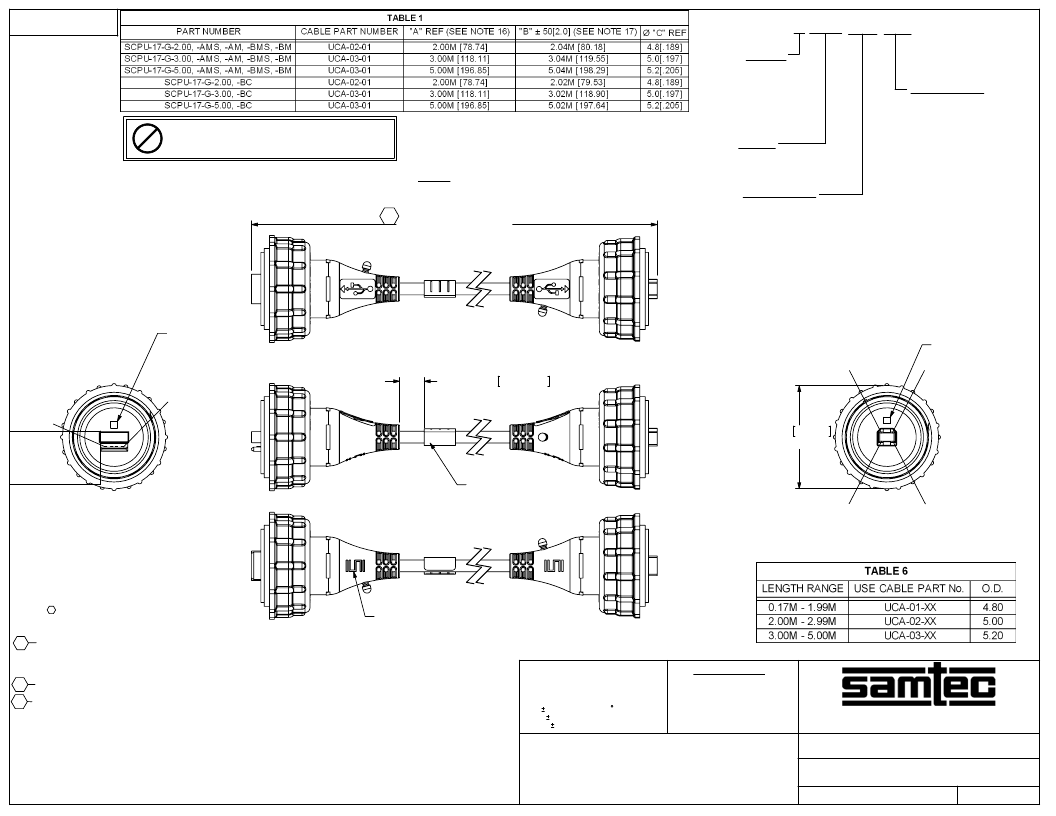

FIG. 1
SCPU-17-G-X.XX-AMS-BMS SHOWN
C1
C11
C13
C12
SHEET OF
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN MILLIMETERS.
0.X:
0.35 [.014] 2
0.XX:
0.25 [.010]
0.XXX:
0.15 [.006]
MATERIAL:
CHAD F
12/8/2004
BY:
DWG. NO.
DESCRIPTION:
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
DO NOT SCALE DRAWING
10
SHEET SCALE: 1:1.33333
NON SEALED OVERMOLD: PVC/ SHOT WEIGHT: 9.07 g [.0200 lb]
F:\DWG\MISC\MKTG\SCPU-17-X-X.XX-XXX-XXX-MKT.SLDDRW
NOTES:
1. REPRESENTS A CRITICAL DIMENSION.
2. NOTE DELETED
.
3. SURFACE TO BE RECESSED 0.22[.009].
4. USB LOGO TO BE RAISED 0.25[.010]. USB LOGO TO BE PRINTED IN WHITE.
5. USB LOGO's TO BE ALIGNED TO USB CONNECTORS AS SHOWN.
6. SAMTEC LOGO TO APPEAR ON SURFACE AS SHOWN, APPROXIMATELY 4.50[.177] x 7.50[.295], RAISED 0.25[.010].
7. MOLDED SURFACES SHALL BE CONSISTENT AND SMOOTH. SURFACES TO BE FREE OF SCRATCHES, NICKS,
SINK AREAS, VOIDS, OR OTHER BLEMISHES.
8. ALL MUTIPLE CAVITY MOLDS SHALL IDENTIFY EACH CAVITY WITH A NUMBER DESIGNATION LOCATED WHERE SHOWN.
9. ALL IDENTIFICATION MARKS MUST NOT STAND GREATER THAN 0.051[.002] OFF THE SURFACE OF THE PART.
10. MOLD TO BE INSERTED TO ACCEPT DIFFERENT CABLE DIAMETERS.
11. FINISHED ASSEMBLY TO BE 100% TESTED FOR OPENS AND SHORTS BEFORE PREMOLD AND AFTER FINAL ASSEMBLY.
AFTER FINAL ELECTRICAL TEST, LABEL EACH ASSEMBLY WITH 1 LABEL-ET.
12. ALL EJECTOR PIN AND GATE LOCATIONS MUST BE APPROVED BY SAMTEC PRODUCT ENGINEERING.
13. ANY ADDITIONAL VOIDING AND/OR MODIFICATIONS TO VOIDING MUST BE APPROVED BY SAMTEC PRODUCT ENGINEERING.
14. ALL DRAFT MUST BE WITHIN THE SPECIFIED TOLERANCES.
15. ALL INSIDE/OUTSIDE RADII 0.13 MAX UNLESS OTHERWISE STATED.
16. X.XX LENGTH IS EQUAL TO LENGTH ("A").
17. FOR ALL LENGTHS TOLERANCE SHALL BE ± 2% OF LENGTH.
18. ASSEMBLY TO BE SHIPPED IN BULK PACKAGING.
19. THIS IS A COMPONENT OF USBP-A-01-G-B-01 (CALLED OUT ON THE BOM), BUT LABELLED INDIVIDUALLY FOR ASSEMBLY PURPOSES.
20. THIS IS A COMPONENT OF USBP-B-01-G-B-01 (CALLED OUT ON THE BOM), BUT LABELLED INDIVIDUALLY FOR ASSEMBLY PURPOSES.
21. TORQUE SPECIFICATION FOR SCN-17-01 IS 12 IN-LBS.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733 FAX: 812-948-5047
e-Mail: info@SAMTEC.com code: 55322
REVISION J
