Level 1 Protocol (Addressing Modes)
(Continued)
Level 2 Protocol
Once the SCANSTA111 has been successfully addressed
and selected, its internal registers may be accessed via
Level-2 Protocol. Level-2 Protocol is compliant to IEEE Std.
1149.1 TAP protocol with one exception: if the ’STA111 is
selected via the Broadcast or Multi-Cast address, TDO
B
is
always TRI-STATED. (The TDO
B
buffer must be imple-
mented this way to prevent bus contention.) Upon being
selected, (i.e., the ’STA111 Selection controller transitions
from the
Wait-For-Address
state to one of the Selected
states), each of the local scan ports (LSP
, LSP
, LSP
2
)
remains parked in one of the following four TAP Controller
states:
Test-Logic-Reset
,
Run-Test/Idle
,
Pause-DR
,
or
10124510

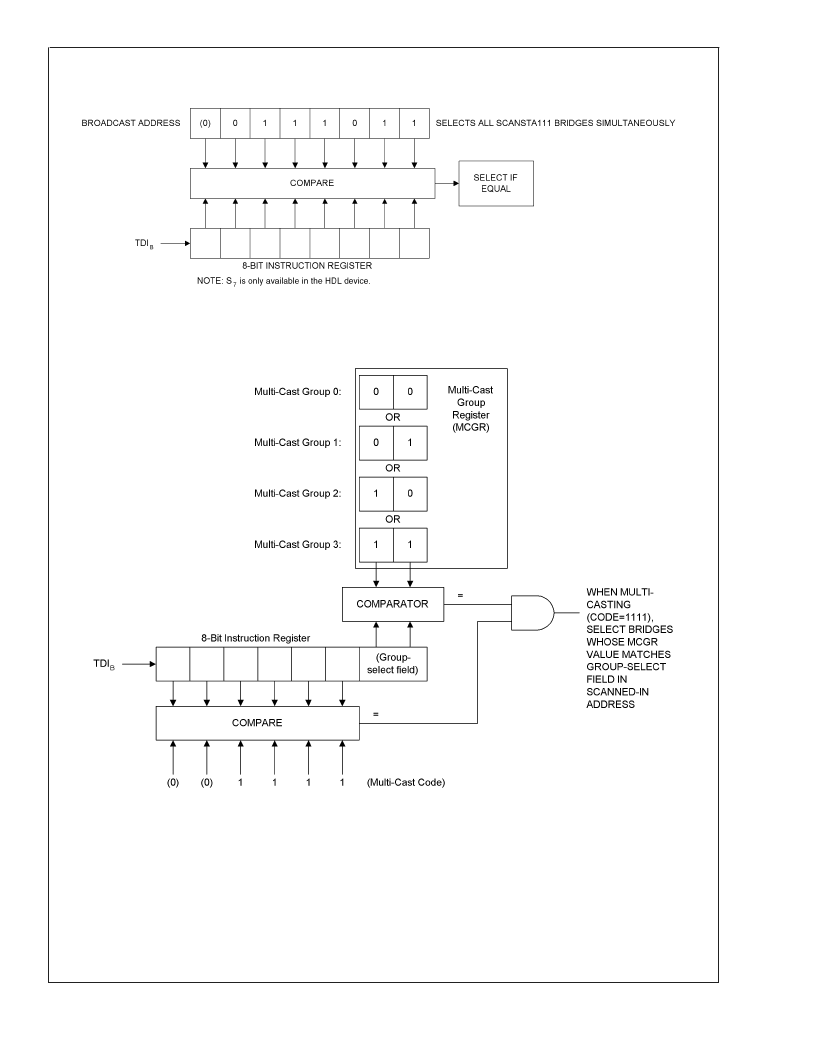

FIGURE 7. Broadcast Addressing: Address Loaded into Instruction Register
10124511
FIGURE 8. Multi-Cast Addressing: Address Loaded into Instruction Register
S
www.national.com
11
