參數資料
型號： SBR-ST-29-P-FT
廠商： 3M ELECTRONIC PRODUCTS DIVISION
元件分類： 電信和以太網連接器
英文描述： 29 CONTACT(S), FEMALE, STRAIGHT TELECOM AND DATACOM CONNECTOR, PRESS FIT, RECEPTACLE
封裝： ROHS COMPLIANT
文件頁數： 3/6頁
文件大?。?/td> 1032K
代理商： SBR-ST-29-P-FT
3
Electronic Solutions Division
Interconnect Solutions
http://www.3Mconnector.com
3M is a trademark of 3M Company.
For technical, sales or ordering information call
800-225-5373
3M
Serial Attached SCSI (SAS) Connector
Boardmount Compliant Pin and Surface Mount, Vertical Receptacle
SBR Series
TS-2176-E
Sheet 3 of 5
DRILL 0.65±0.05(29X)
[0.03±0.002]
FINISH 0.50±0.05(29X)
[0.02±0.002]
2.50±0.05(2X)
[0.10±0.002]
7.00
[0.28]
3.50
[0.14]
2.54(3X)
[0.10]
1.60(3X)
[0.06]
11.89
[0.47]
12.69
[0.50]
18.73
[0.74]
2.54(6X)
[0.10]
1.60(2X)
[0.06]
2.54(2X)
[0.10]
4.50(2X)
[0.18]
2.54(7X)
[0.10]
38.73
[1.52]
17.46
[0.69]
2.01
[0.08]
3.49
[0.14]
1.85
[0.07]
0.85
[0.03]
0.47
[0.02]
1.27
[0.05]
4.76
[0.19]
COMPONENT
KEEP OUT ZONE

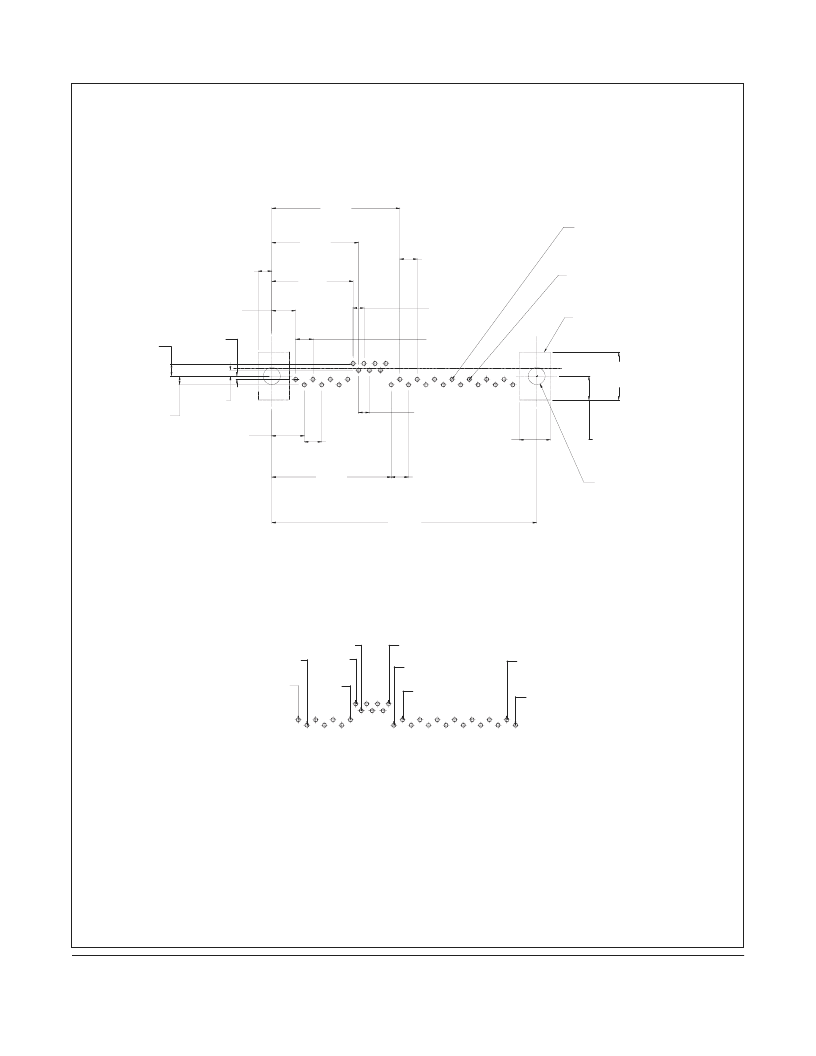

RECOMMENDED PCB LAYOUT
S1
S2
S7
S8
S9
P2
P1
P15
P14
CONNECTOR PIN PATTERN LAYOUT
FROM TOP SIDE OF PCB
S14
