STEP-UP, PWM CONTROL or PWM / PFM SWITCHABLE BUILT-IN TRANSISTOR SWITCHING REGULATOR
S-8353/8354 Series
Rev.3.0_00
Seiko Instruments Inc.
22

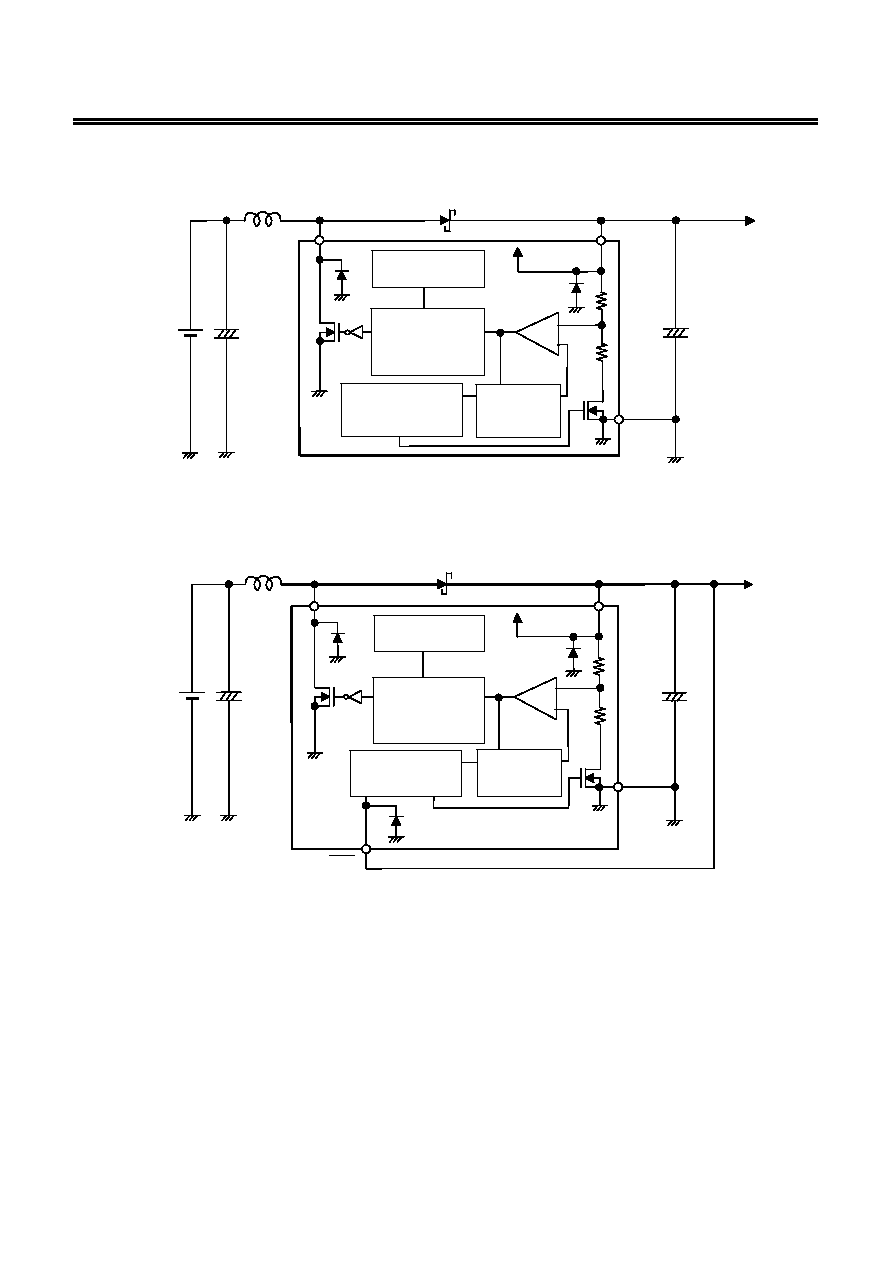

Standard Circuits
(1) S-8353AxxMA / UA, S-8353CxxMA, S-8353HxxMA/UA, S-8354AxxMA/UA, S-8354CxxMA, S-8354HxxMA / UA
CL
SD
VIN
L
VOUT
VSS
PWM control circuit
or PWM / PFM
switching control
circuit
Phase
compensating
circuit
CIN
CONT
Oscillation circuit
Soft start built-in
reference power
supply
+
+
IC internal
power
supply
+
Remark
The power supply for the IC chip is from the VOUT pin.
Figure 13
(2) S-8353AxxMC, S-8353HxxMC, S-8354AxxMC, S-8354HxxMC
PWM control circuit
or PWM / PFM
switching control
circuit
Phase
compensating
circuit
Oscillation circuit
SD
VIN
L
VOUT
VSS
CIN
CL
CONT
OFF
/
ON
Soft start built-in
reference power
supply
+
IC internal
power
supply
+
+
Remark
The power supply for the IC chip is from the VOUT pin.
Figure 14
