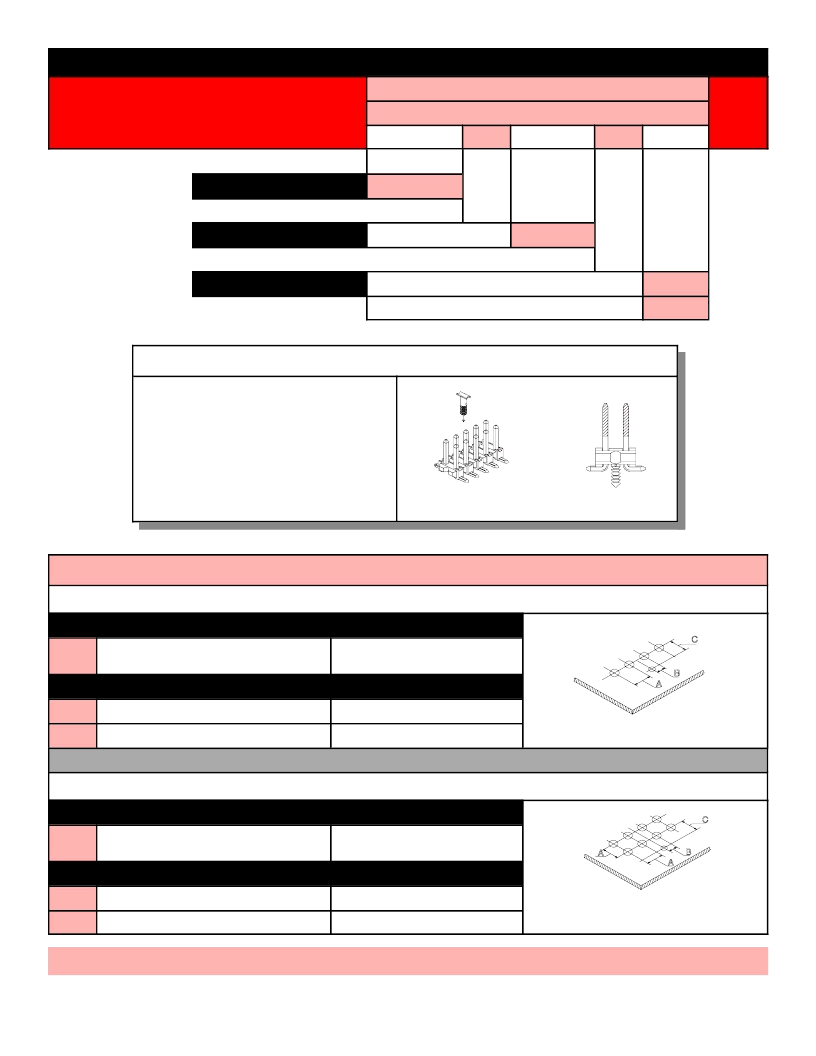

PEG-PEG SERIES PAGE TWO OF THREE
HOW TO ORDER CRANE’S HOLD-DOWN PEGS
STANDARD PART NUMBER
--
--
PRODUCT SERIES
PEG
PART DESCRIPTION
PEG
CONFIGURATION
TOP ENTRY
L
BOTTOM ENTRY
B
TOP VERSUS BOTTOM ENTRY PEGS
Crane’s unique HOLD-DOWN PEGS provide an
easy, cost-effective way to secure our pin strip
headers to the PC board prior to soldering.
“Entry” refers to the orientation of the peg to the
header body prior to insertion into the header
body. TOP ENTRY pegs (see illustrations at
right) are pressed into the header body from the
top. BOTTOM ENTRY pegs are pressed into
the header body from the bottom.
PC BOARD LAYOUT FOR HOLD-DOWN PEGS
Recommended PC board layout for use with Crane’s SINGLE ROW RIGHT ANGLE Pin Strip Header
PC TAIL HOLES
A
Centerline Spacing - Non-Accumulative
0.100" +/- .003 (2,54mm +/-
0,08mm)
PEG HOLES
B
Centerline Spacing
0.050" (1,27mm)
C
In Front of PC Tail Holes
0.100" (2,54mm)
Recommended PC board layout for use with Crane’s DUAL ROW RIGHT ANGLE Pin Strip Header
PC TAIL HOLES
A
Centerline Spacing - Non-Accumulative
0.100" +/- .003 (2,54mm +/-
0,08mm)
PEG HOLES
B
Centerline Spacing
0.050" (1,27mm)
C
In Front of PC Tail Holes
0.100" (2,54mm)
SAMPLE HOTLINE: 1-800-676-7644
CRANE CONNECTORS
4700 Smith Road Cincinnati, Ohio 45212 USA E-mail Address: info@craneconnectors.com
Phone: (513) 631-4700 Fax (513) 631-5700 Toll Free US (800) 676-7644 Canada (800) 420-7310
Illustrations show TOP ENTRY version
