參數資料
型號： NB2779ASNR2G
廠商： ON Semiconductor
文件頁數： 2/8頁
文件大?。?/td> 0K
描述： IC CLOCK SYNTHESIZR 4MA TSOT-6
標準包裝： 1
類型： 時鐘/頻率合成器
PLL： 是
輸入： CMOS，晶體
輸出： CMOS
電路數： 1
比率 - 輸入:輸出： 1:1
差分 - 輸入:輸出： 無/無
頻率 - 最大： 30MHz
除法器/乘法器： 是/無
電源電壓： 2.375 V ~ 3.6 V
工作溫度： 0°C ~ 70°C
安裝類型： 表面貼裝
封裝/外殼： SC-74，SOT-457
供應商設備封裝： 6-TSOP
包裝： 剪切帶 (CT)
其它名稱： NB2779ASNR2GOSCT
NB2779A
http://onsemi.com
2

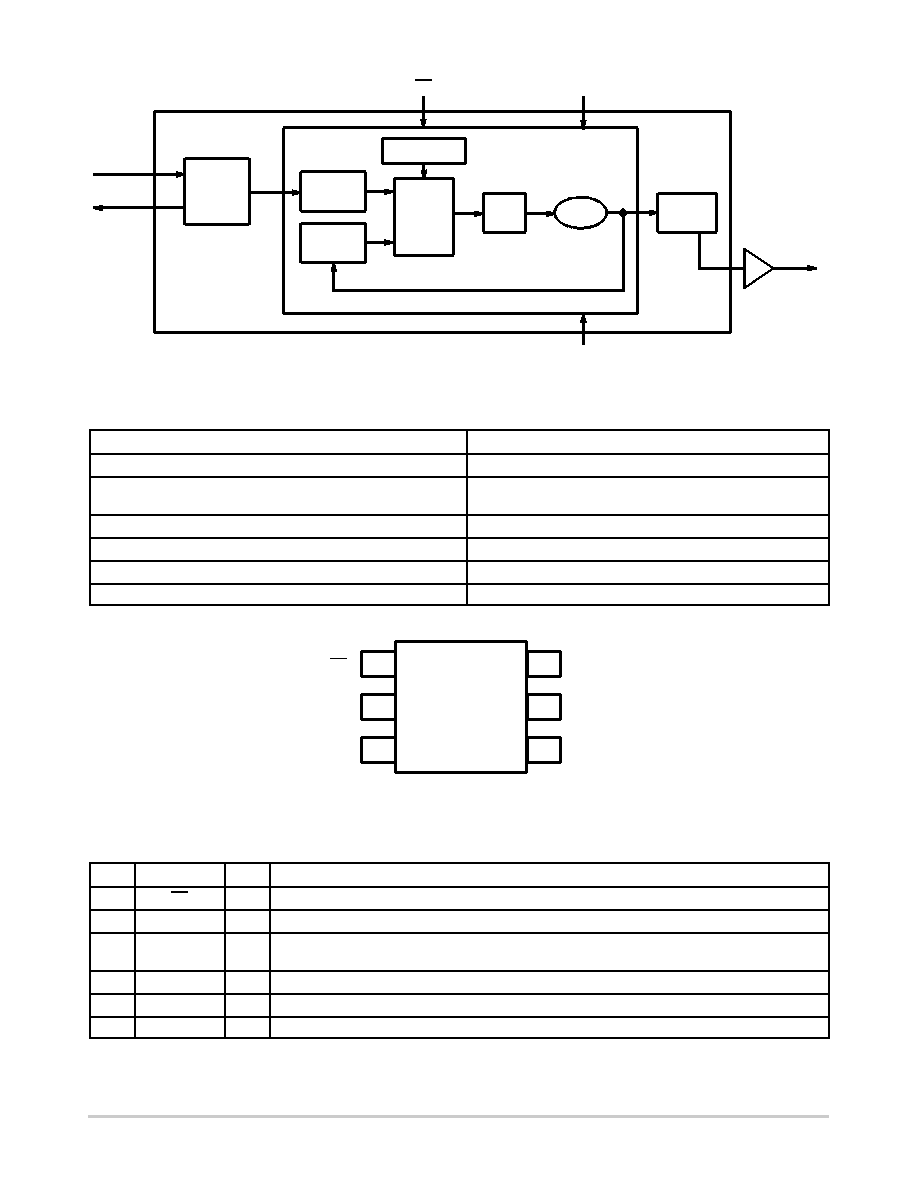

Figure 1. Block Diagram
ModOUT
Crystal
Oscillator
Frequency
Divider
Feedback
Divider
Phase
Detector
Loop
Filter
XIN/CLKIN
XOUT
Modulation
VDD
VCO
Output
Divider
PLL
VSS
PD
Table 1. KEY SPECIFICATIONS
Description
Specification
Supply Voltages
VDD =3.3 V / 2.5 V
Frequency Range
For 2.5 V Supply
For 3.3 V Supply
13 MHz < CLKIN < 30 MHz
Cycle--to--Cycle Jitter
200 ps (maximum)
Output Duty Cycle
45/55% (worst case)
Modulation Rate Equation
FIN/640
Frequency Deviation
1% (TYP) @ 16 MHz
VDD
1
2
3
6
5
4
XOUT
XIN/CLKIN
ModOUT
NB2779A
VSS
PD
Figure 2. Pin Configuration
Table 2. PIN DESCRIPTION
Pin #
Pin Name
Type
Description
1
PD
I
Powerdown control pin. Pull low to enable powerdown mode. Connect to VDD if not used.
2
XOUT
O
Crystal connection. If using an external reference, this pin must be left unconnected.
3
XIN/CLKIN
I
Crystal connection or external reference frequency input. This pin has dual functions. It can be
connected either to an external crystal or an external reference clock.
4
VDD
P
Power supply for the entire chip.
5
ModOUT
O
Spread spectrum clock output.
6
VSS
P
Ground connection.
