(1) When calculating Tch, use FET Vds = 6.0 volts and FET ds = 175 mA
(2) Small signal gain can be higher if the operating bandwidth is less than 2 GHz

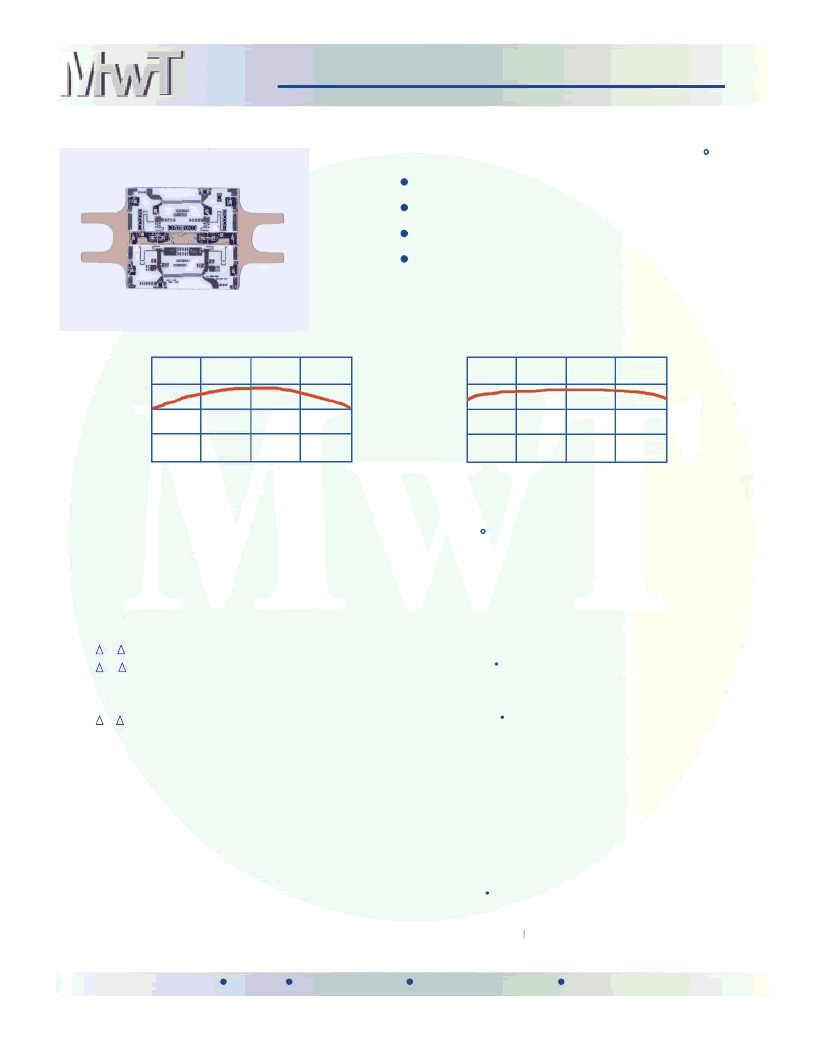

MwT-1719S-12P1/1719Z-12P1
17.7-19.7 GHz Balanced Amplifier Module
Email: info@mwtinc.com
www.mwtinc.com
4268 Solar Way Fremont California 94538 Phone: (510) 651-6700 Fax: (510) 651-2208
All rights reserved. MicroWave Technology, Inc. All specifications subject to change without notice.
Frequency (GHz)
Frequency (GHz)
S
29
28
27
26
2517.7 18.7 19.7
17.7 18.7 19.7
27.5 dBm P-1dB
TYPICAL SPECIFICATIONS AT 25 C
4.0 dB SMALL SIGNAL GAIN
15.0 dB INPUT/OUTPUT RETURN LOSS
350 mA @ +8V
ELECTRICAL SPECIFICATIONS
(Ta=25 C)
SYMBOL PARAMETERS UNITS MIN TYP MAX
FREQ Frequency Range GHz 17.7 19.7
SSG Small Signal Gain dB 3.5 4.0
G/ F SSG Flatness +/-dB 0.3 0.4
G/ T SSG Variation over Temperature dB/ C -.012
P-1dB Output Power at 1dB Compression dBm 27.0 27.5
PSAT Output Power at 6 dB Compression dBm 28.0
P/ T P-1dB Variation over Temperature dB/ C -.008
IP3 Third Order Intercept Point dBm 38.0
2nd HAR 2nd Harmonic at Pout=27.5 dBm dBc -21.0
2nd HAR 2nd Harmonic at Pout=28.0 dBm dBc -16.0
NF Noise Figure dB 8.5
VSWR IN Input VSWR ----- 1.4:1 1.6:1
VSWR OUT Output VSWR ----- 1.4:1 1.6:1
ISO Reverse Isolation dB -18.0
VDD Power Supply Voltage +V 7.9 8.0 8.1
IDD Small Signal Module Current mA 350.0 450.0
RTH Thermal Resistance Including FET (2) C/W 55.0
5.0
4.0
3.0
T
6.0
2.0
