SEMICONDUCTOR TECHNICAL DATA
3–1
REV 3
Motorola, Inc. 1996
5/95
÷
The MC10EL/100EL33 is an integrated
÷
4 divider. The differential
clock inputs and the VBB allow a differential, single-ended or AC coupled
interface to the device. If used, the VBB output should be bypassed to
ground with a 0.01
μ
F capacitor. Also note that the VBB is designed to be
used as an input bias on the EL33 only, the VBB output has limited current
sink and source capability.
The reset pin is asynchronous and is asserted on the rising edge.
Upon power-up, the internal flip-flops will attain a random state; the reset
allows for the synchronization of multiple EL33’s in a system.
650ps Propagation Delay
4.0GHz Toggle Frequency
High Bandwidth Output Transitions
75k
Internal Input Pulldown Resistors
>1000V ESD Protection

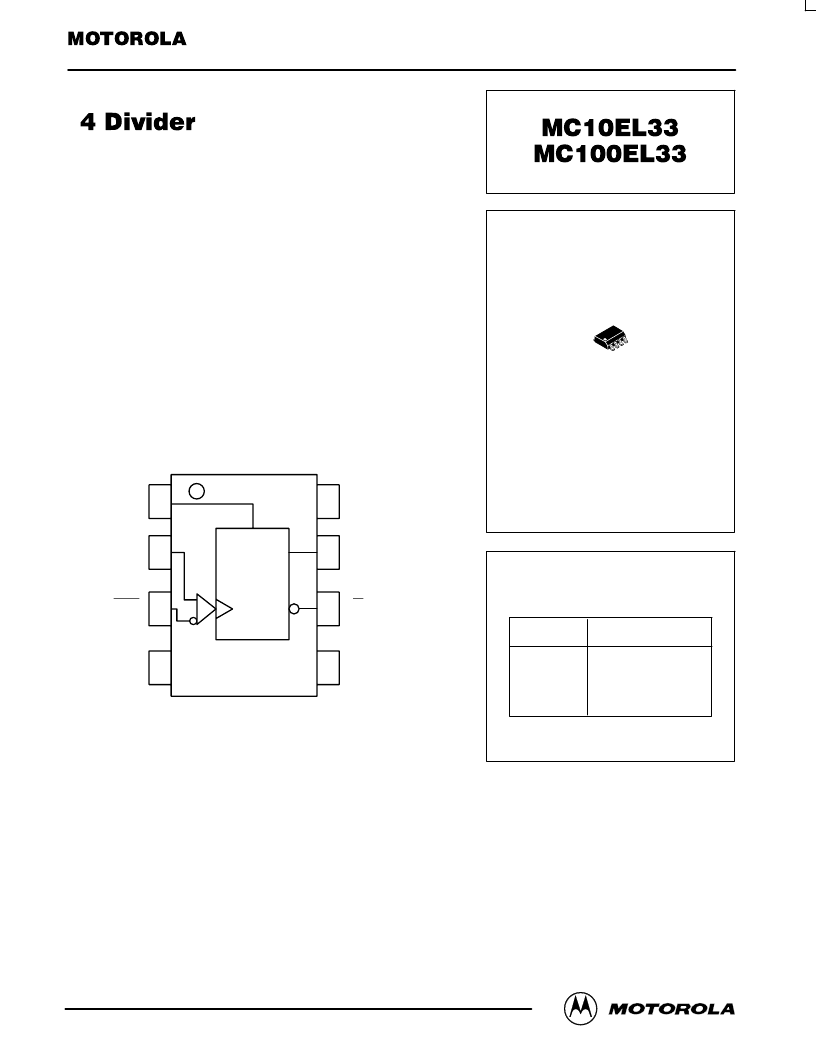

LOGIC DIAGRAM AND PINOUT ASSIGNMENT
4
3
1
2
5
6
7
8
Q
VEE
VCC
Q
CLK
VBB
R
÷
4
Reset
CLK
PIN
FUNCTION
CLK
Reset
VBB
Q
Clock Inputs
Asynch Reset
Ref Voltage Output
Data Ouputs
PIN DESCRIPTION
1
8
D SUFFIX
PLASTIC SOIC PACKAGE
CASE 751-05
