LX1995
E
VALUATION
G
UIDE
Microsemi
Integrated Products
11861 Western Avenue, Garden Grove, CA. 92841, 714-898-8121, Fax: 714-893-2570
Page 5
Copyright
2004
Rev. 1.0, 2004-08-13
LX1995
E
VALUATION
H
OOK
U
P
The following is a demonstration scenario that
can be used to evaluate the LX1995:
Directions for hook up (DC dimming mode):
1. Install jumper JU1.
2. Connect a 3.6V typical 1A power source
between VIN and GND terminals.
3. Apply a 1.5V DC signal to the DC_ADJ
terminal. Signal GND can be referenced to GND2
for convenience.
4. Vary the DC signal from 0V to 3V and observe
the LEDs dimming. (Measure LED current from
LED4 cathode to GND2 if desired. I = V / 15.
VIN
G
R
D1
(800) 877-6458
LX1995 MINIATURE LED DRIVER
EVALUATION BOARD
D
GND
L1
U1
P
/SHDN
G
LED1
LED3
LED2
LED4
V
G
R
R
R
C
R
C
C
R
J
+
-
3.6V
+
-
0V to 3V
DC DIMMER
POWER
( DIMMING OPTION 1)
PWM
>5KHz
3.3V
0V
( DIMMING OPTION 2)
PWM
<1KHz
( DIMMING OPTION 3)
3.3V
0V

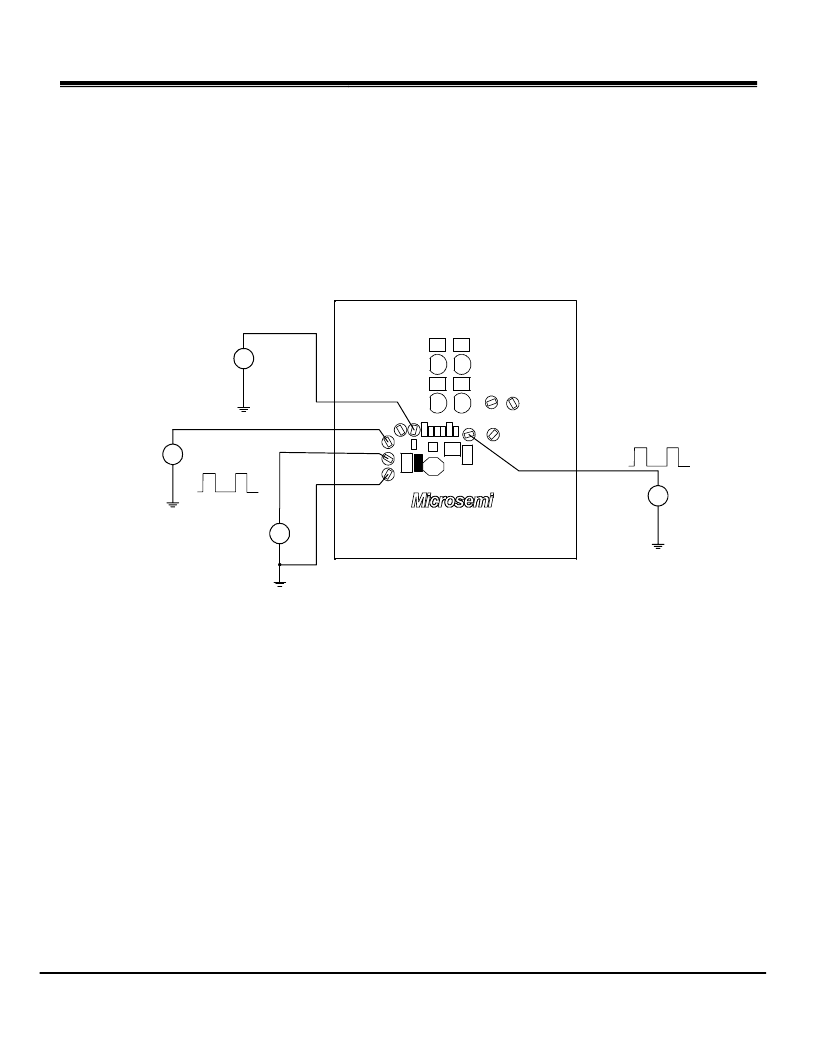

Figure 2 –
Typical Hook Up for the LX1995 Eval Board
