LTC3534
12
3534f
APPLICATIONS INFORMATION
FB
VC
VIN
PVIN
VOUT
PWM
RUN/SS
GND
PGND1
SW1
SW2
PGND2
2
3
4
5
6
7
15
14
13
12
11
10
3534 F04
VIN
VOUT
PWM
MULTIPLE VIAS

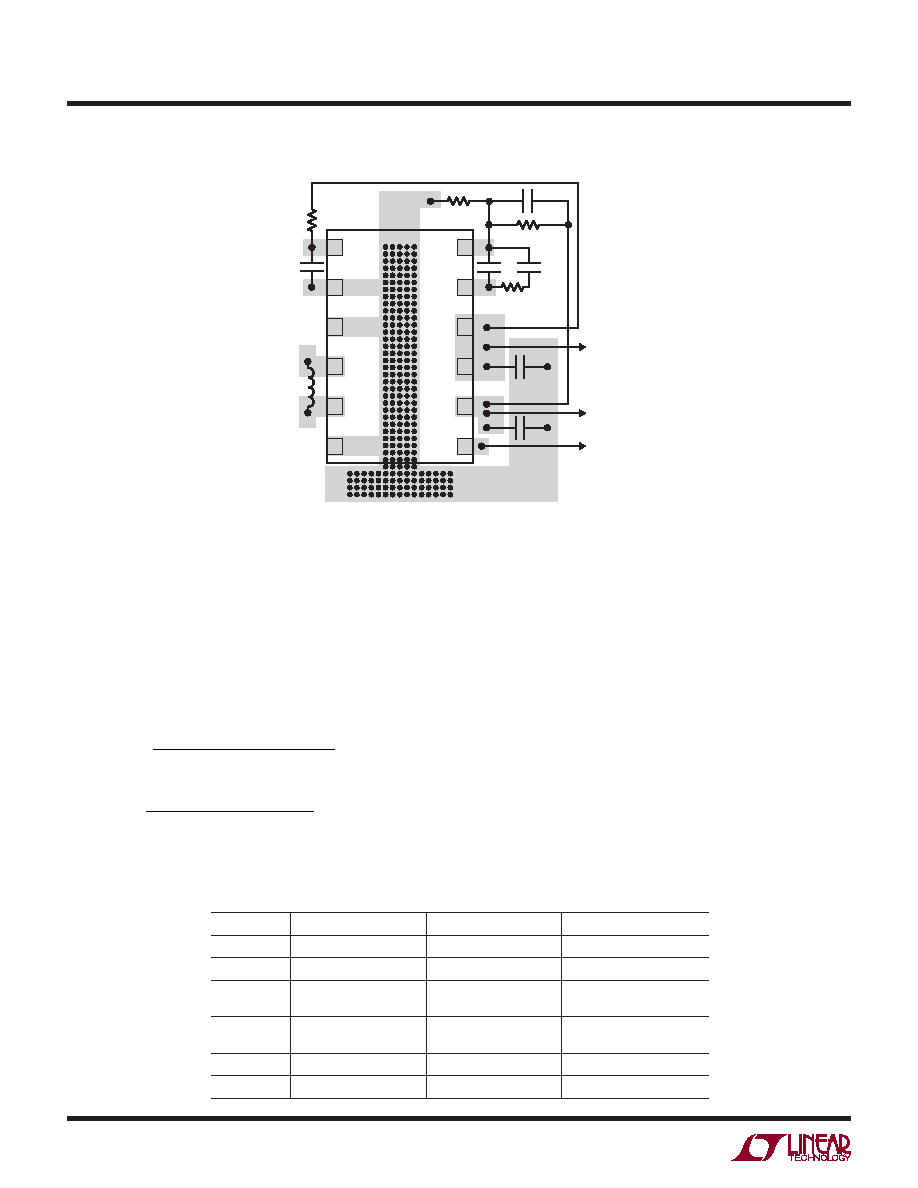

Figure 4. Recommended Component Placement. Traces Carrying High Current are Direct. Trace Area at FB and VC Pins are
Kept Low. Lead Length to Battery Should be Kept Short. Keep VOUT and VIN Ceramic Capacitors Close to their IC Pins.
Inductor Selection
The high frequency operation of the LTC3534 allows the
use of small surface mount inductors. The inductor ripple
current is typically set to 20% to 40% of the maximum
inductor current. For a given ripple the inductance terms
are given as follows:
LBOOST >
VIN(MIN) VOUT –VIN(MIN)
()
f
ΔIL VOUT
H
LBUCK >
VOUT VIN(MAX) –VOUT
()
f
ΔIL VIN(MAX)
H
where f = switching frequency in Hz, typically 1MHz.
ΔIL = maximum allowable inductor ripple current, A
VIN(MIN) = minimum input voltage, V
VIN(MAX) = maximum input voltage, V
VOUT = output voltage, V
For high efciency, choose a ferrite inductor with a high
frequency core material to reduce core loses. The induc-
tor should have low ESR (equivalent series resistance) to
reduce the I2R losses, and must be able to handle the peak
inductor current without saturating. Molded chokes or chip
inductors usually do not have enough core to support the
peak inductor currents in the 1A to 2A region. To minimize
radiated noise, use a shielded inductor. See Table 1 for a
suggested list of inductor suppliers.
Table 1. Inductor Vendor Information
SUPPLIER
PHONE
FAX OR E-MAIL
WEBSITE
Coilcraft
(847) 639-6400
(847) 639-1469
www.coilcraft.com
FDK
(408) 432-8331
america@fdk.com
www.fdk.com
Murata
(814) 237-1431
(800) 831-9172
(814) 238-0490
www.murata.com
Sumida
USA: (847) 956-0666
Japan: 81(3) 3607-5111
USA: (847) 956-0702
Japan: 81(3) 3607-5144
www.sumida.com
TDK
(847) 803-6100
(847) 803-6296
www.component.tdk.com
TOKO
(847) 297-0070
(847) 699-7864
www.tokoam.com
COMPONENT SELECTION
