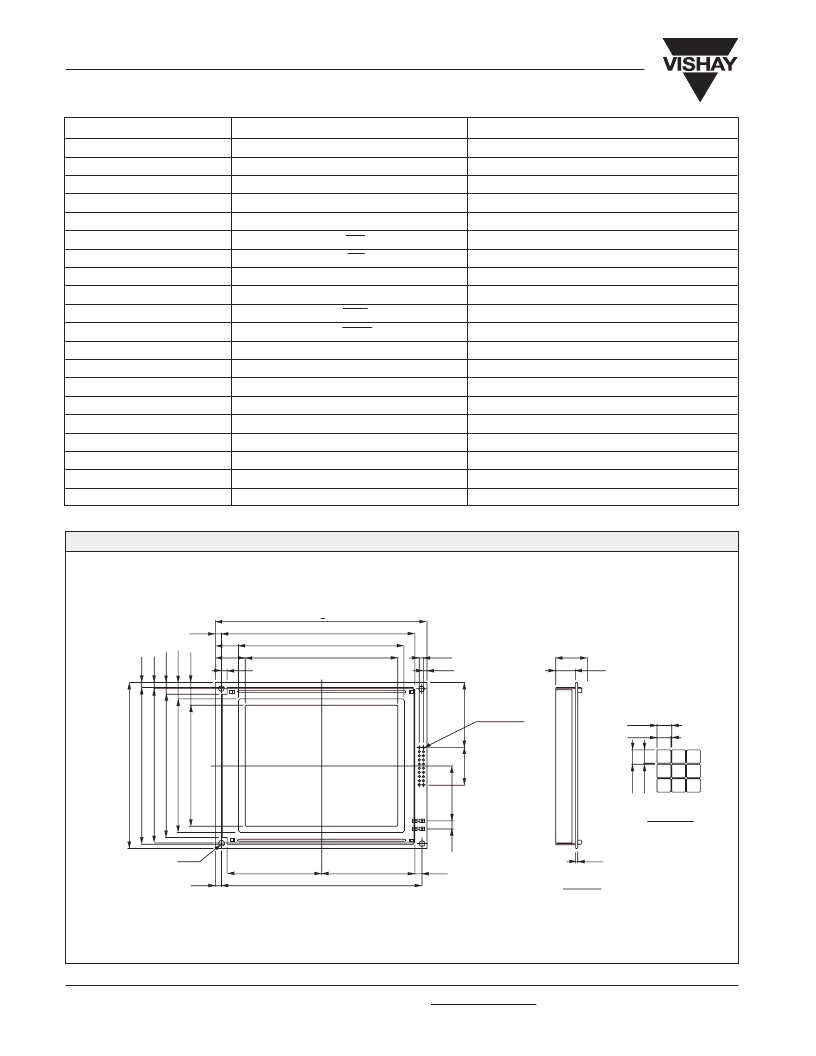

Document Number: 37279
Revision 01-Oct-02
www.vishay.com
110
LCD-160G128B
Vishay
For Technical Questions, Contact: Displays@Vishay.com
160 x 128 Dots Graphic LCD
PIN NUMBER
SYMBOL
FUNCTION
1
FG
Frame Ground
2
Vss
Power Supply (GND)
3
Vdd
Power Supply (+ 5V)
4
Vadj
Contrast Adjustment
5
Vee
Negative Voltage Output
6
WR
Data Write
7
RD
Data Read
8
CE
Chip Enable
9
C/D
Command/Data Read/Write
10
HALT
Clock Operating Stop Signal
11
Reset
Reset Signal
12
DB0
Data Bus Line
13
DB1
Data Bus Line
14
DB2
Data Bus Line
15
DB3
Data Bus Line
16
DB4
Data Bus Line
17
DB5
Data Bus Line
18
DB6
Data Bus Line
19
DB7
Data Bus Line
20
NC
No Connection
DIMENSIONS
in millimeters
129.0 +
118.0
101.0(VA)
92.76 (AA)
3.5
14.0
18.12
3.5
2
3
7
1
1
1
4-3.5
3.5
57.5 57.0
122.0
1 2
19 20
A
K
4.0
5
20-1.0PTH
20-2.0PAD
2.5
2.54
19.2 max
11.9
0.58
0.54
0
0
DOT SIZE
SCALE 10/1
1.6
LED B/L
