參數資料
| 型號： | ICS843020AY-01LF |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 4/21頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC SYNTHESIZER LVPECL 32-LQFP |
| 標準包裝： | 250 |
| 系列： | HiPerClockS™, FemtoClock™ |
| 類型： | 頻率合成器 |
| PLL： | 帶旁路 |
| 輸入： | 晶體 |
| 輸出： | LVPECL |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 1:2 |
| 差分 - 輸入:輸出： | 無/是 |
| 頻率 - 最大： | 680MHz |
| 除法器/乘法器： | 是/無 |
| 電源電壓： | 3.135 V ~ 3.465 V |
| 工作溫度： | 0°C ~ 70°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 32-LQFP |
| 供應商設備封裝： | 32-TQFP（7x7） |
| 包裝： | 托盤 |
| 其它名稱： | 843020AY-01LF |
843020AY-01
www.idt.com
REV. C JULY 26, 2010
12
ICS843020-01
FEMTOCLOCKS 680MHZ, CRYSTAL-TO-
3.3V DIFFERENTIAL LVPECL FREQUENCY SYNTHESIZER
V
CC - 2V
50
Ω
50
Ω
RTT
Z
o = 50Ω
Z
o = 50Ω
FOUT
FIN
RTT =
Z
o
1
((V
OH + VOL) / (VCC – 2)) – 2
3.3V
125
Ω
125
Ω
84
Ω
84
Ω
Z
o = 50Ω
Z
o = 50Ω
FOUT
FIN

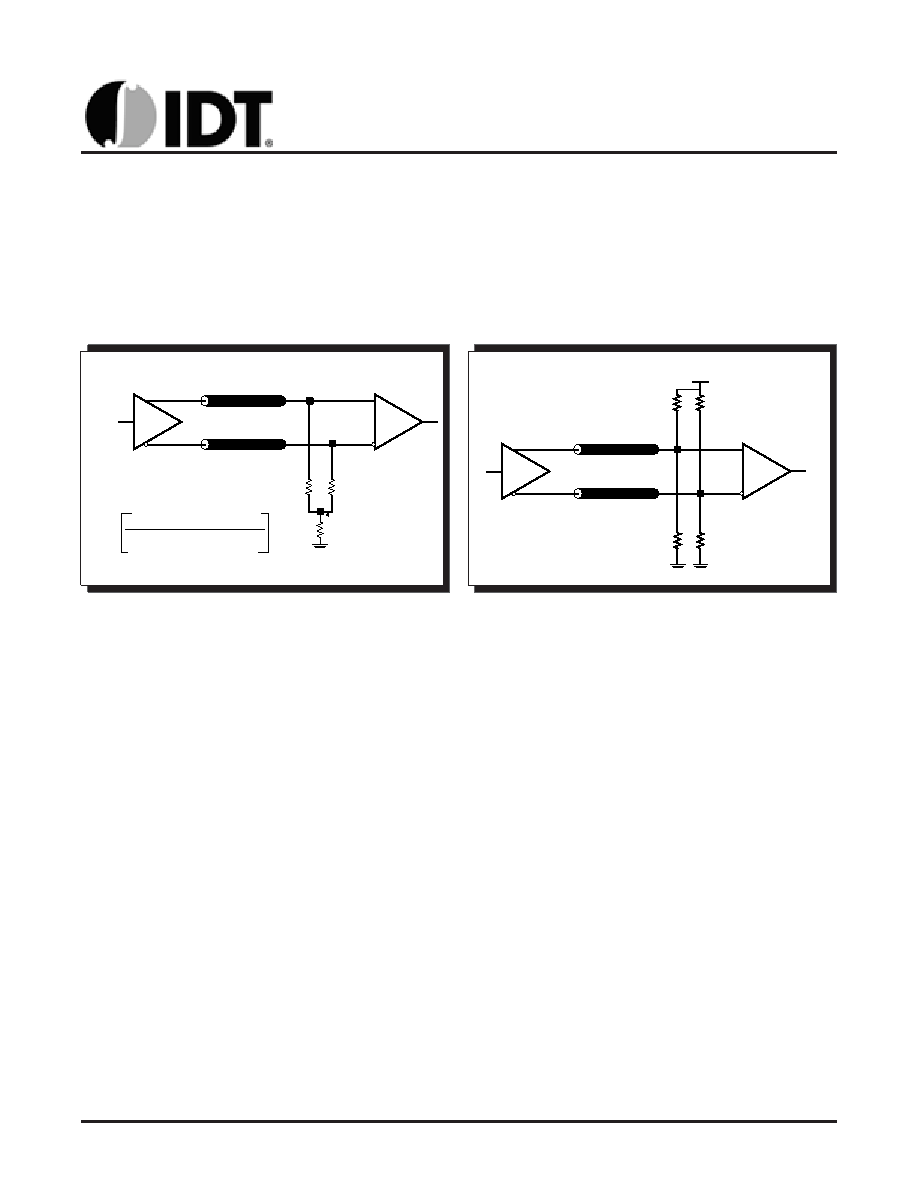

The clock layout topology shown below is a typical termina-
tion for LVPECL outputs. The two different layouts mentioned
are recommended only as guidelines.
FOUT and nFOUT are low impedance follower outputs that
generate ECL/LVPECL compatible outputs. Therefore, terminat-
ing resistors (DC current path to ground) or current sources
must be used for functionality. These outputs are designed to
FIGURE 4B. LVPECL OUTPUT TERMINATION
FIGURE 4A. LVPECL OUTPUT TERMINATION
drive 50
Ω transmission lines. Matched impedance techniques
should be used to maximize operating frequency and minimize
signal distortion.
Figures 4A and 4B show two different layouts
which are recommended only as guidelines. Other suitable clock
layouts may exist and it would be recommended that the board
designers simulate to guarantee compatibility across all printed
circuit and clock component process variations.
TERMINATION FOR LVPECL OUTPUTS
