型號： ICS83026BGI-01LFT
廠商： IDT, Integrated Device Technology Inc
文件頁數： 3/15頁
文件大?。?/td> 0K
描述： IC CLK BUFFER 1:2 350MHZ 8-TSSOP
標準包裝： 2,500
系列： HiPerClockS™
類型： 扇出緩沖器（分配）
電路數： 1
比率 - 輸入:輸出： 1:2
差分 - 輸入:輸出： 是/無
輸入： HCSL，LVDS，LVHSTL，LVPECL，SSTL
輸出： LVCMOS，LVTTL
頻率 - 最大： 350MHz
電源電壓： 3.135 V ~ 3.465 V
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 8-TSSOP（0.173"，4.40mm 寬）
供應商設備封裝： 8-TSSOP
包裝： 帶卷 (TR)
其它名稱： 83026BGI-01LFT
83026BMI-01
11
REV. A AUGUST 4, 2010
ICS83026I-01
LOW SKEW, 1-TO-2
DIFFERENTIAL-TO-LVCMOS/LVTTL FANOUT BUFFER

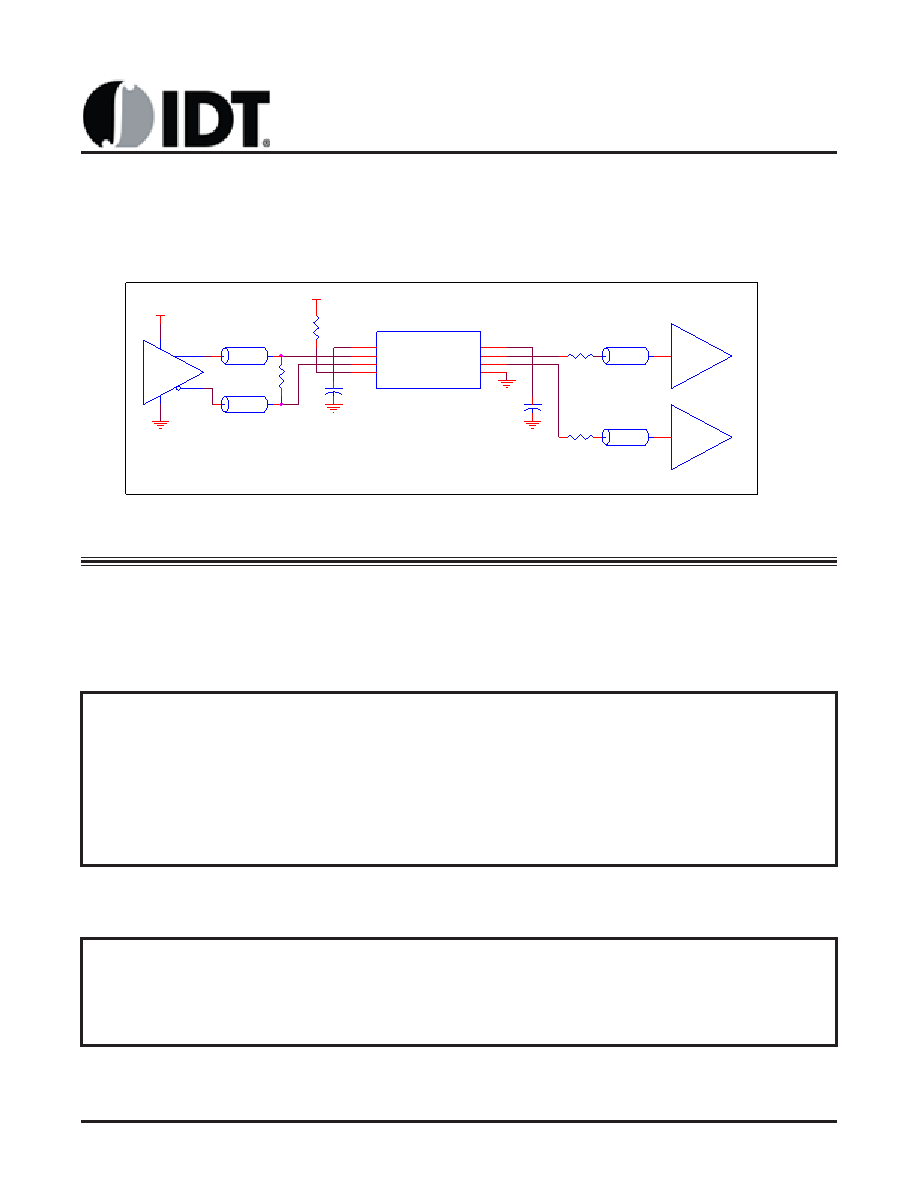

SCHEMATIC EXAMPLE
Figure 3 shows an application schematic example of ICS83026I-
01. The ICS83026I-01 CLK/nCLK input can directly accepts
various types of differential signal. In this example, the input is
driven by an LVDS driver. The ICS83026I-01 outputs are
VDDO
R1
43
LVDS
VDD
R4
100
VDD=3.3V
LVCMOS
Zo = 50 Ohm
R3
1K
C2
0.1u
3.3V
Zo = 50 Ohm
VDDO= 3.3V, 2.5V or 1.8V
Zo = 50 Ohm
U1
ICS83026I-01
1
2
3
4
8
7
6
5
VDD
CLK
nCLK
OE
VDDO
Q0
Q1
GND
LVCMOS
R2
43
C1
0.1u
VDD
Zo = 50 Ohm
FIGURE 3. ICS83026I-01 SCHEMATIC EXAMPLE
LVCMOS drivers. In this example, series termination approach
is shown. Additional termination approaches are shown in the
LVCMOS Termination Application Note.
TRANSISTOR COUNT
The transistor count for ICS83026I-0I is: 260
TABLE 5A.
θ
JAVS. AIR FLOW TABLE FOR 8 LEAD SOIC
θθθθθ
JA by Velocity (Linear Feet per Minute)
0
200
500
Single-Layer PCB, JEDEC Standard Test Boards
153.3°C/W
128.5°C/W
115.5°C/W
Multi-Layer PCB, JEDEC Standard Test Boards
112.7°C/W
103.3°C/W
97.1°C/W
NOTE: Most modern PCB designs use multi-layered boards. The data in the second row pertains to most designs.
RELIABILITY INFORMATION
TABLE5B.
θ
JAVS. AIR FLOW TABLE FOR 8 LEAD TSSOP
θθθθθ
JA by Velocity (Linear Feet per Minute)
0
200
500
Multi-Layer PCB, JEDEC Standard Test Boards
101.7°C/W
90.5°C/W
89.8°C/W
