8

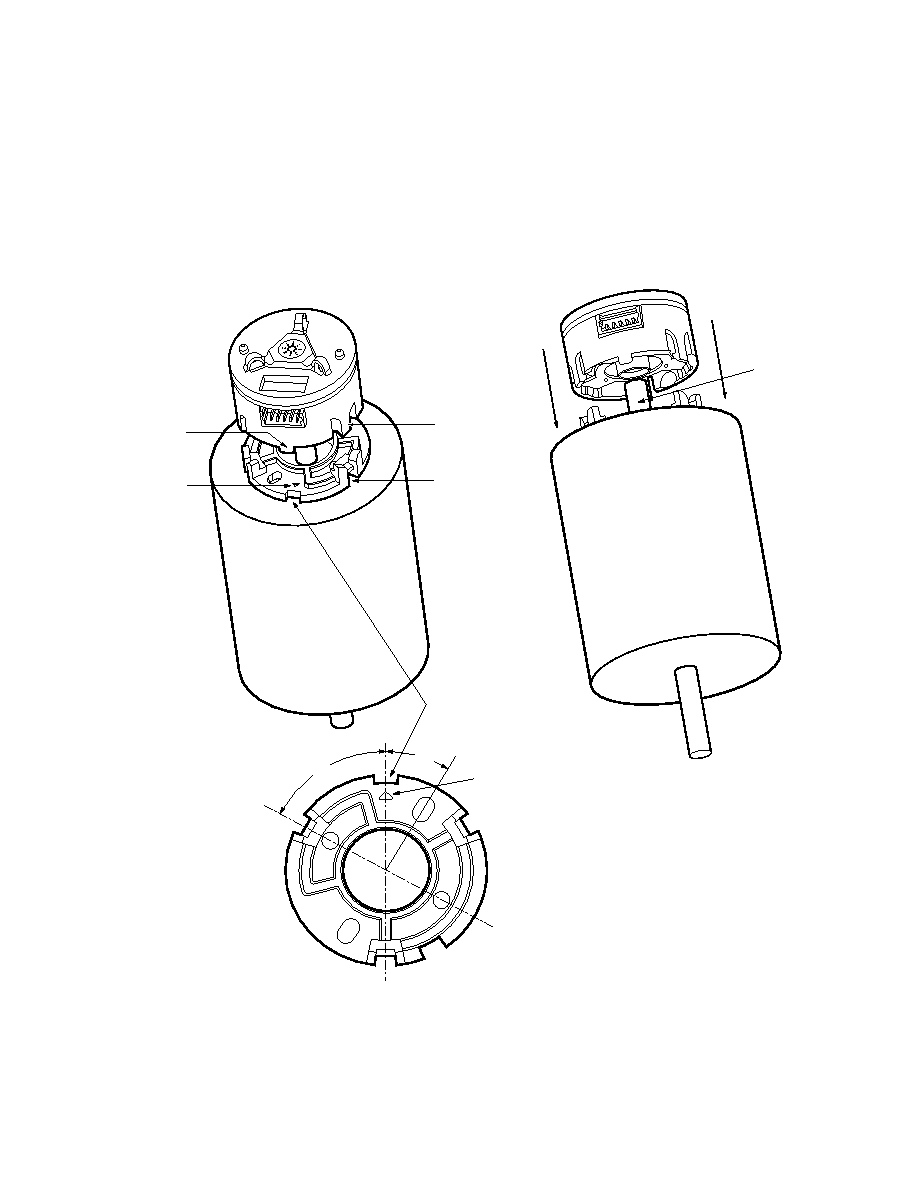

2. Place the hub in the housing
assembly on top of the motor
shaft. Lining up the guide
(connector side) at the bottom
of the housing with the slot
(indicator side) on the encoder
base plate, the housing latches
should be aligned to the re-
spective baseplate catches
now. Press the housing assem-
bly downward and slide the
hub into and along the shaft,
until the 3 latches make con-
tact with the catches.
MOTOR SHAFT
LATCH
(3 POSITION)
CATCH
(3 POSITION)
INDICATOR
SLOT (INDICATOR SIDE)
INDICATOR
60.0°
NOTE:
THIS IS A TOP VIEW OF THE BASE PLATE.
INDICATOR IS ALSO INDICATING THE
CONNECTOR DIRECTION. ANGULAR OFFSET
TO OPTIONAL ALIGNMENT PIN IS 60°.
TOLERANCE FOR THE ANGLE IS ± 2°.
GUIDE
(CONNECTOR SIDE)
30.0°
